جزئیات محصول:
|
| مدل: | کرم و دنده کرم | تایپ کنید: | IP66 عمودی |
|---|---|---|---|
| نسبت دنده: | 61:1 | کاربرد: | انرژی خورشیدی |
| موتور: | موتور برق | تماس با دندان: | چند دندانه |
| دقت، درستی: | 0.15 درجه | سرویس OEM: | آره |
| برجسته کردن: | درایو چرخشی تک محور VE9,گیربکس چرخشی تک محور OEM,درایو چرخ دنده حلزونی OEM |
||

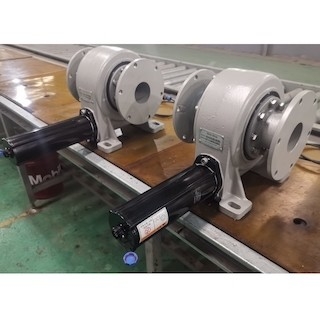

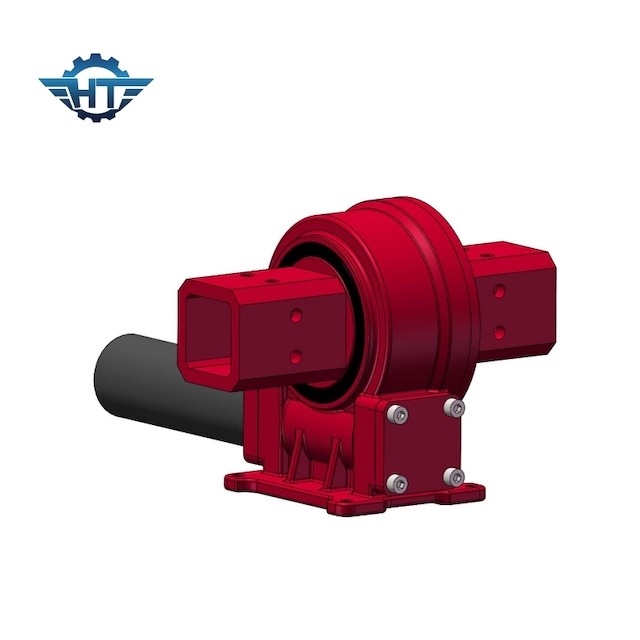

گیربکس چرخشی تک محور VE9 با اندازه لوله سفارشی برای انرژی خورشیدی
توضیحات درایو چرخشی خود قفل
درایو چرخشی خودکار قفل شونده با چرخ دنده کرم تماسی چند دندانه، بدون نیاز به ترمز در داخل درایورها.که ایمنی سیستم ردیابی خورشیدی را بهبود می بخشد.
درایوهای چرخان دارای انواع مختلفی هستند مانند نوع محصور، نوع محفظه باز، نوع عمودی، نوع دو محوره، نوع با دقت بالا، نوع محرک کرمی و غیره.درایو چرخشی مبتنی بر ساختار کرم و چرخ دنده حلزونی با گشتاور خمشی قوی و عملکرد خود قفل ثابت است.سطح تماس چند دندانه به طور ویژه برای رانندگی بار بالا طراحی شده است.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
برنامه های کاربردی
سیستم ردیابی خورشیدی
سیستم پشتیبانی خورشیدی ردیابی بخش بسیار مهمی از نیروگاه فتوولتائیک است.بدنه اصلی تولید برق نیروگاه فتوولتائیک را حمل می کند.اگر طراحی نامعقول باشد، حادثه ای در آب و هوای فاجعه رخ می دهد و تأثیر آن بر نیروگاه کشنده است.بنابراین، در فرآیند طراحی، انتخاب یک دستگاه محرک چرخشی مناسب از اهمیت ویژه ای برخوردار است.فناوری ما در نهایت با توجه به شرایط کاری ارائه شده توسط مشتری، طراحی چیدمان اجزا و تجربه برنامه های قبلی پروژه، با در نظر گرفتن همه جانبه عوامل مختلف، دستگاه محرک چرخان مناسب را تعیین می کند.
