جزئیات محصول:
|
| مدل: | SDE12 | نسبت دنده: | 78:1 |
|---|---|---|---|
| رنگ: | سفارشی | کاربرد: | سیستم ردیابی PV |
| محل منبع: | چانگژو، چین | مدت زمان گارانتی: | 5 سال |
| گواهینامه ها: | ISO9001، CE | نگهداری: | رایگان |
| برجسته کردن: | گیربکس اسلو درایو CE,گیربکس اسلو درایو IP66,درایو حلقه چرخشی محفظه محصور |
||

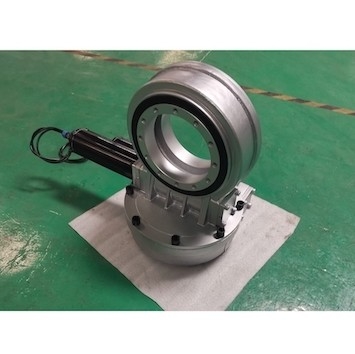

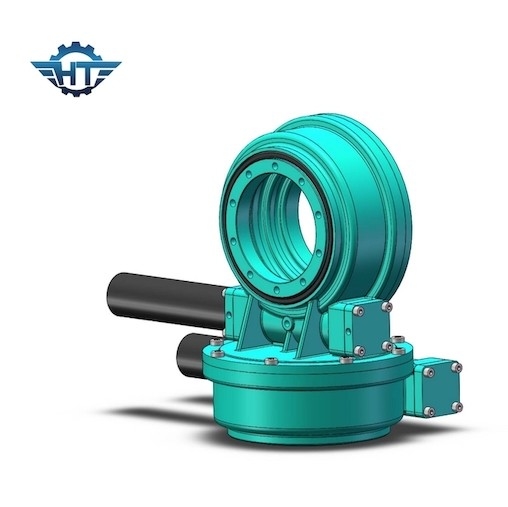

جعبه دنده سولار ردیاب خورشیدی IP66 واجد شرایط CE برای سیستم ردیابی PV
توضیحات گیربکس Slew Drive
درایو چرخان محفظه محصور عمدتاً برای شرایط نسبتاً بالا برای نیازهای بالا برای موارد ضد گرد و غبار، ضد باران و ضد خوردگی اعمال می شود. درجه فشار IP66.
نام تجاری: Hangtuo
شماره مدل: SDE12A-78MHD-24RC-REV.A
جنس: 42CrMo، QT
گواهی: CE، ISO9001
گارانتی: 5 سال
چرخه وظیفه: 30 سال
بسته بندی: بسته بندی تخته سه لا
پارامترهای عملکرد درایو چرخشی مدل SDE
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 25 کیلوگرم |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 34 کیلوگرم |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 56 کیلوگرم |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 92 کیلوگرم |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 160 کیلوگرم |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 224 کیلوگرم |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 320 کیلوگرم |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 492 کیلوگرم |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 705 کیلوگرم |
پرسش و پاسخ
نحوه انتخاب یک درایو Slew مناسب
انواع مختلفی از درایوهای چرخشی وجود دارد که می توان آنها را با در نظر گرفتن عوامل زیر انتخاب کرد.
1. ظرفیت حمل، جهت و عملکرد: درایو چرخان برای سرعت کم و بار سبک مناسب است
2. سرعت مجاز: برای انواع درایور درایوهای چرخشی، به طور کلی، یاتاقان هایی با اصطکاک کم و ظرفیت گرمایش کم برای سرعت های بالا مناسب هستند.طراحی باید تلاش کند تا یاتاقان های غلتشی دوار تحت شرایطی کمتر از سرعت چرخشی نهایی خود کار کنند.
3. صلبیت: هنگامی که یاتاقان های واحد slew drive بار را تحمل می کنند، حلقه یاتاقان و محل تماس بدنه نورد تغییر شکل الاستیک ایجاد می کند، مقدار تغییر شکل متناسب با بار است و نسبت آن اندازه سفتی یاتاقان را تعیین می کند.سفتی یاتاقان را می توان به طور کلی با از قبل سفت کردن بلبرینگ بهبود بخشید.علاوه بر این، در طراحی تکیه گاه بلبرینگ، در نظر گرفتن ترکیب و چیدمان یاتاقان ها می تواند سفتی تکیه گاه بلبرینگ را نیز بهبود بخشد.
4. عملکرد تنظیم و خطای نصب: پس از بارگیری یاتاقان در موقعیت کاری، نصب و موقعیت یابی ضعیف به دلیل خطاهای ساخت ایجاد می شود.در این زمان، به دلیل ماهیگیری شفت و انبساط حرارتی و دلایل دیگر، یاتاقان بار زیادی را تحمل می کند و باعث آسیب اولیه می شود.یاتاقان های مرکزی خودکار می توانند به تنهایی بر عیوب ناشی از خطاهای نصب غلبه کنند و بنابراین برای چنین استفاده هایی مناسب هستند.
5. اسلو درایو نصب و جداسازی قطعات: غلتک مخروطی، غلتک و غلتک مخروطی، و غیره، متعلق به حلقه داخلی و خارجی را می توان از هم تفکیک انواع بلبرینگ (یعنی به اصطلاح یاتاقان های جدا شده)، نصب و جداسازی آسان. .
