جزئیات محصول:
|
| نام محصول: | چرخ دنده دو محوره SDE3 | گواهینامه ها: | ce، ISO9001 |
|---|---|---|---|
| محل منبع: | چانگژو، چین | ساختار: | کرم و چرخ دنده |
| کاربرد: | ردیاب های خورشیدی | محافظت: | IP66 |
| رنگ: | نقره اي | ضمانتنامه: | 3 تا 5 سال |
| برجسته کردن: | Slew Drive ردیاب خورشیدی دو محوره,موتور Slew Drive CSP,CSP Solar Slew Drive |
||

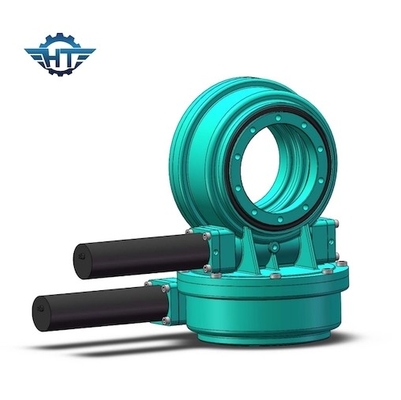

ردیاب خورشیدی دو محوره کوچک با کرم دوگانه و چرخ دنده حلزونی برای خورشیدی
شرح
درایو چرخ دنده حلزونی که به عنوان کاهنده نیز شناخته می شود، به طور گسترده در محصولات مکانیکی استفاده می شود.با توجه به موقعیت ها و زمینه های استفاده، عملکردها و عملکردهای خاص آن عمدتاً کاهش سرعت، افزایش گشتاور، کاهش اینرسی مکانیسم متحرک و مکانیسم قفل، کاهش هزینه های تولید محصول و بهینه سازی طراحی ساختار مکانیکی است.
پارامترهای عملکرد درایو چرخشی مدل SDE
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 25 کیلوگرم |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 34 کیلوگرم |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 56 کیلوگرم |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 92 کیلوگرم |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 160 کیلوگرم |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 224 کیلوگرم |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 320 کیلوگرم |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 492 کیلوگرم |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 705 کیلوگرم |
ویژگی های موتور دنده سیاره ای
1. قطر موتور: 22 میلی متر، 32 میلی متر، 42 میلی متر، 52 میلی متر، 60 میلی متر، 80 میلی متر، 90 میلی متر، 105 میلی متر، 120 میلی متر
2. قدرت: 10 وات تا 900 وات
3. ولتاژ: 24 ولت، 36 ولت، 48 ولت، 100 ولت، 110 ولت، 220 ولت، 230 ولت
4. نسبت سرعت: 3.7-307.5
5. اختیاری: جعبه دنده، کنترل کننده سرعت، رمزگذار، منبع تغذیه
6. قابلیت اطمینان و قابلیت اطمینان بالا
کاربرد
دستگاه درایو چرخشی دو محوره برای سیستم ردیابی خورشیدی دو محوره اعمال می شود.دستگاه درایو چرخشی عمودی افقی دارای مزایای ساختار فشرده و ردیابی همه جهته مسیر خورشید است که باعث می شود سیستم ردیابی خورشیدی دو محوره فضای کاری بزرگتر و عملکرد ردیابی بهتری داشته باشد.استحکام بالا، مصرف انرژی کم، گشتاور راه اندازی کم و اینرسی کم.
