جزئیات محصول:
|
| نسبت: | ۶۱ به ۱ گیربکس | مواد: | 50Mn، 42CrMo |
|---|---|---|---|
| ویژگی: | مکانیسم دنده قفل | گواهینامه: | ISO9001، CE |
| راننده: | 12/24VDC | نگهداری: | هر 5 سال یکبار |
| رنگ: | همان طور که درخواست شد | منشاء: | چانگژو، چین |
| برجسته کردن: | Locking Gear Mechanism slewing ring drive,42CrMo slewing ring drive,24VDC electric slew drive,42CrMo slewing ring drive,24VDC electric slew drive |
||

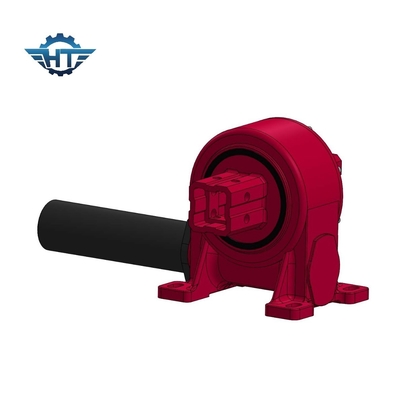

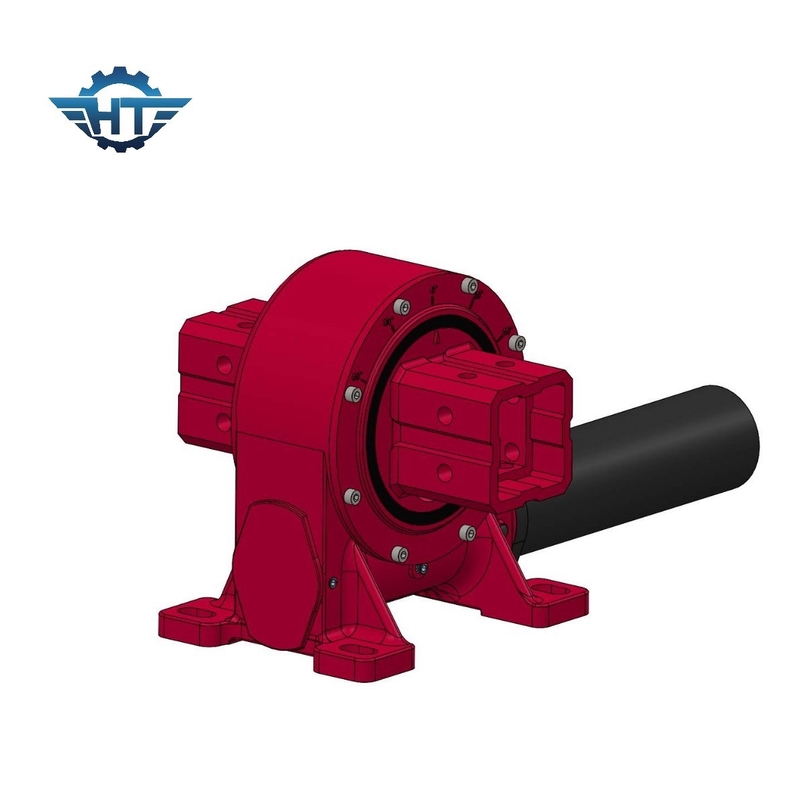

ردیاب خورشیدی برای سیستم ردیابی پانل خورشیدی تک محور
جعبه گیربکس کوچک کرمتوضیحات
تحویل قابل اعتماد اکثر سفارشات در 15 روز یا کمتر، در فصل شلوغ، در 30 روز
پشتیبانی فنی مهندسان آماده کمک هستند
High-quality slewing drives at a fair price – we have our own factory with products meet or exceed the quality of all major brands and we will use economic shipping methods based on different orders to keep you within budget
عملیات و نگهداری-عملیات و نگهداری آسان است و هزینه خود را کاهش دهد
ورق اطلاعات مجموعه ی ورم گیر VE9
| مدل | نسبت | تورک خروجی نامی ((N.m)) | تورک شیب دهی ((N.m) | تورک نگهدارنده ((N.m)) | بار محوری ((kN) | بار شعاعی ((kN) | کارایی | خود قفل | وزن ((کیلوگرم) |
| 3 سانتی متر | 31:1 | 600 | 1500 | 1800 | 22 | 15 | ۴۰ درصد | آره | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | ۴۰ درصد | آره | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | ۴۰ درصد | آره | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | ۴۰ درصد | آره | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | ۴۰ درصد | آره | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | ۴۰ درصد | آره | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | ۴۰ درصد | آره | 88 |
| 17 اینچ | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | ۴۰ درصد | آره | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | ۴۰ درصد | آره | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | ۴۰ درصد | آره | 251 |
نصب
1آماده سازی
1.1 از محرک سوئیچ برای آسیب فیزیکی چک کنید.
1.2 سطوح حمایتی تمیز
2. بولت های نصب
به عنوان سازنده جعبه گیربکس، ما لوازم اتصال نصب شده را تامین نمی کنیم، تضمین نمی کنیم یا توصیه نمی کنیم. لطفا در مشخص کردن این مورد که محصول ما را به شما متصل می کند، بسیار مراقب باشید.
از اندازه ها، تعداد و درجه های کیفیت تعیین شده استفاده می شود.
نسبت چسبندگی (طول چسبندگی نسبت به قطر بولت) باید از حداقل ≥1.5 تا حداکثر ≤2 مورد توجه قرار گیرد.
پیچ ها با یک شاخه کاملاً رشته ای نباید مجاز باشند.
در صورت عدم مطابقت، عملکرد درایو، عمر و دوام اتصال بولت تحت تاثیر قرار می گیرد.
استفاده از ماشین های صاف با اندازه مناسب و قدرت مناسب انتخاب گشتاورهای کشش به طوری که فشار مجاز سطح از حد تجاوز نگردد.
بولت های نصب در موارد عادی به طور مناسب با بارگیری صحیح به خوبی محفوظ می شوند.
توجه: استفاده از حلقه های تقسیم شده، حوله های تقسیم شده و غیره مجاز نیست.
تورک محکم کردن و بارگذاری اولیه برای پیچ های نصب.
|
تورک محکم کردن |
ابعاد نصب بولت |
|||||
| کلاس |
M6 (1/4-20UNC) |
M8 (5/16-18UNC) |
M10 (3/8-16UNC) |
M12 (7/16-14UNC) |
M16 (5/8-11UNC) |
M20 (3/4-10UNC) |
| کلاس هشت8 | 10.2 N.M | 24.7 N.M | ۴۹ N.M | 85.5 N.M | 212.2 N.M | 414 N.M |
| کلاس 109 | 14.3 N.M | 34.8 N.M | 68.9 N.M | 120.2 N.M | 298.4 N.M | 582.1 N.M |
| کلاس 129 | 17.2 N.M | 41.7 N.M | 82.7 N.M | 144.2 N.M | 358.1 N.M |
689.5 N.M |
