جزئیات محصول:
|
| نوع: | Slewing Drive | محل اصلی: | چانگژو، چین (سرزمین اصلی) |
|---|---|---|---|
| موتور: | موتور DC بدون جاروبک | ویژگی: | کاملا محصور |
| مواد: | 42CrMo یا 50Mn | تضمین: | 5 تا 10 سال |
| اندازه: | 3 اینچ تا 25 اینچ | درخواست: | سیستم انرژی خورشیدی |
| برجسته کردن: | VE9 Compact slew drive gearbox,24V Reducer slew drive gearbox,solar energy slew drive gearbox,24V Reducer slew drive gearbox,solar energy slew drive gearbox |
||

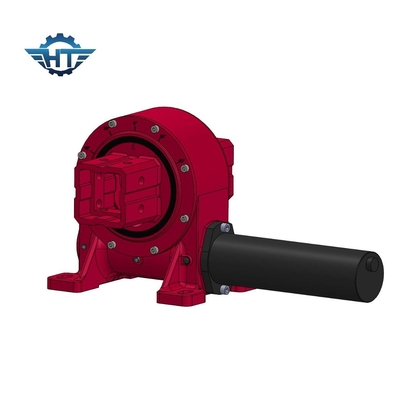

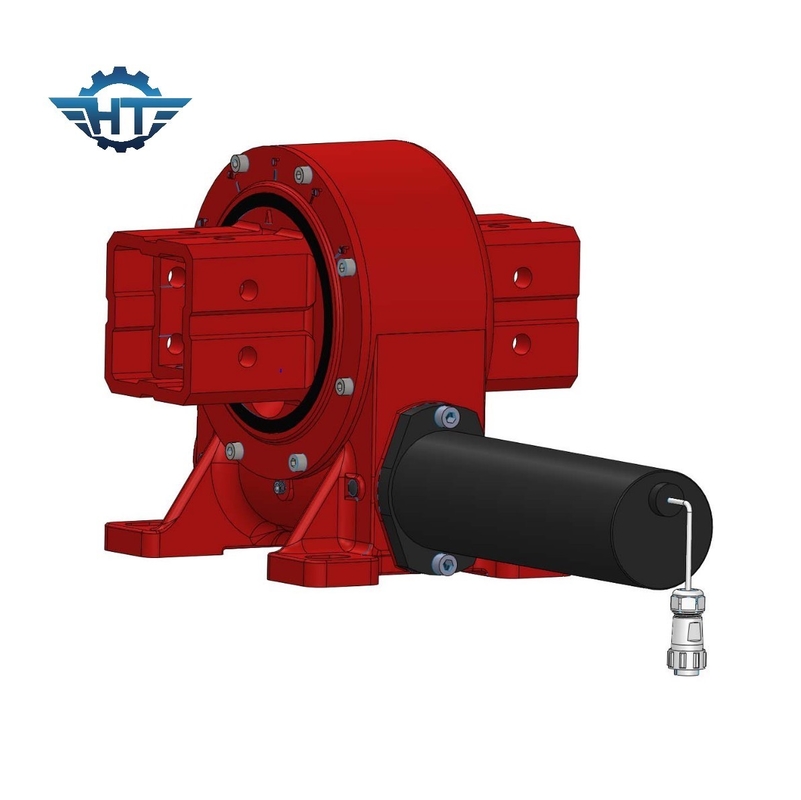

VE9 کمپکت کرم گیربکس چرخ دار درایو با 24V گیربکس Reducer برای انرژی خورشیدی
ساعت شن و ماسه کرم چرخ چرخ دار توضیحات
یک محرک سوئیچ طراحی شده است تا بار رادیال یا محوری را با استفاده از گشت و گذار بالا مدیریت کند. تجهیزات برای معدن، ساخت و ساز، فلزکاری، انرژی خورشیدی PV،انرژی خورشیدی متمرکز و سایر کاربردهایی که نیاز به قدرت مداوم در ترکیب با استفاده از فناوری چرخش دقیق برای ایمنی و دقت دارند.
محور واحد در سیستم ردیابی محور واحد مسطح استفاده می شود، که براکت یک ترتیب شمال-جنوب، سیستم ردیابی شرق-غرب است. بر اساس الگوریتم نجومی،درایو سوئیلی که توسط موتور رانده می شود، درایو بالایی برای حرکت کل سیستم خواهد داشت.، به طوری که سیستم می تواند azimuth خورشید را ردیابی کند، تا آنجا که ممکن است برای بهبود خورشید در سطح تابش ماژول فتوولتائیک، و در نتیجه افزایش تولید برق.
این اساسا بر اساس اصل طراحی سیستم ردیابی است، به دلیل تاثیر چرخش زمین، برای یک محل ثابت در زمین، چرخه خورشید در طول سال،زاویه نور آن نیز به طور مداوم در حال تغییر است.سیستم ردیابی خورشیدی برای نگه داشتن پنل های خورشیدی برای ردیابی خورشید و افزایش میزان تابش خورشیدی دریافت شده توسط آرایه های فتوولتائیک نصب شده است.در نتیجه افزایش ظرفیت کلی سیستم های تولید انرژی خورشیدی فتوولتائیک.
داده های فنی گیربکس Worm VE
| مدل | نسبت | تورک خروجی نامی (N.m) | تورک خم (N.m) | تورک نگهدارنده (N.m) | بار محوری (kN) | بار شعاعی (kN) | کارایی | دقت (°) | خود قفل | وزن (کیلوگرم) |
| 3 سانتی متر | 31:1 | 600 | 1500 | 1800 | 22 | 15 | ۴۰ درصد | ≤0.1 | آره | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | ۴۰ درصد | ≤0.1 | آره | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | ۴۰ درصد | ≤0.1 | آره | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | ۴۰ درصد | ≤0.1 | آره | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | ۴۰ درصد | ≤0.1 | آره | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | ۴۰ درصد | ≤0.1 | آره | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | ۴۰ درصد | ≤0.1 | آره | 88 |
| 17 اینچ | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | ۴۰ درصد | ≤0.1 | آره | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | ۴۰ درصد | ≤0.1 | آره | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | ۴۰ درصد | ≤0.1 | آره | 251 |
داده های حرکتی
ولتاژ نامینی V/DC: 24vdc
سرعت بدون بار: 1200±10%
جریان بدون بار A: <0.1 A
تورک نامی N.M: 0.12
سرعت RPM: 800±10%
جریان بار A:<1A
قدرت نامی W:<10W
پارامتر خروجی دنده:
نسبت سرعت: 399:1
چرخش خروجی نامی N.M: 32
سرعت خروجی: 2±0.5
خروجی سالن: 2
نوع سالن: 40F/39
ولتاژ ورودی سالن V: 5 ~ 24
تعریف سیم:
1قرمز ضخیم: موتور +
2موتور -
3زرد سبز: GND
4زرد نازک: سالن ب
5قرمز نازک: سالن +24V
6. سیاه نازک: سالن GND
7سبز نازک: سالن A
