جزئیات محصول:
|
| سرعت: | 0 ~ 1 دور در دقیقه | کاربرد: | آنتن ماهواره |
|---|---|---|---|
| موتور: | موتور الکتریکی، موتور پله ای | کلاس IP: | IP66 |
| پیچ و مهره های نصب: | 6*M10 | مشخصات نصب: | 80 میلی متر |
| سوراخ مرکزی: | 65 میلی متر | نسبت: | 31:1 |
| برجسته کردن: | درایو حلقه چرخان آنتن ماهواره,درایو ردیاب خورشیدی 65 میلی متری,65 میلی متری چرخان |
||

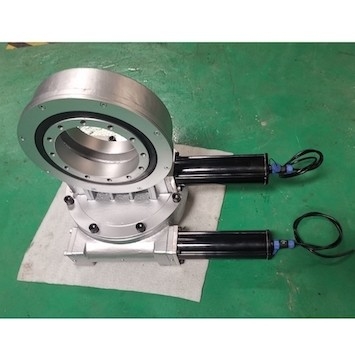

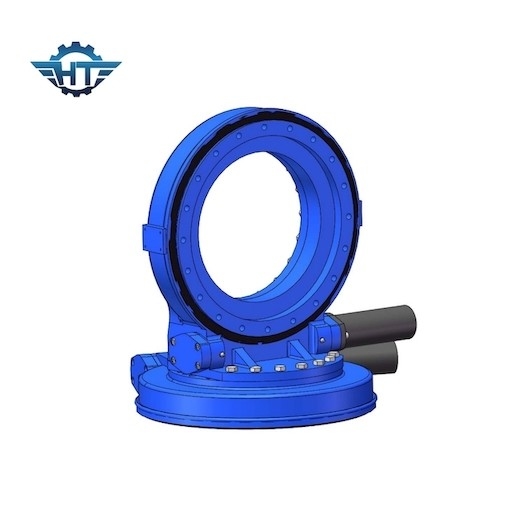

درایو چرخشی دو محوره 3 اینچی با موتور سیاره ای 24 ولت دی سی برای آنتن ماهواره
توضیحات محصول
درایو کرم چرخان Hangtuo Machinery دارای یک واحد درایو چرخان بسیار فشرده با چگالی توان بسیار بالا است.این طرح به ویژه برای انتقال نیروها و گشتاورهای بسیار بالا در فضاهای نصب محدود مناسب است.درایوهای کرم در چرخ دنده های فرمان برای جرثقیل ها و انتقال وسایل نقلیه سنگین و همچنین ماشین آلات ساختمانی، جنگلداری و کشاورزی استفاده می شود.برای این کاربردهای خاص، ما به طور مداوم محصولات خود را برای به حداکثر رساندن انتقال گشتاور و به حداقل رساندن هزینه های تعمیر و نگهداری اصلاح می کنیم.
پارامترهای عملکرد درایو چرخشی مدل SDE
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) |
بار محوری (kN) |
بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 25 کیلوگرم |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 34 کیلوگرم |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 56 کیلوگرم |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 92 کیلوگرم |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 160 کیلوگرم |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 224 کیلوگرم |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 320 کیلوگرم |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 492 کیلوگرم |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 705 کیلوگرم |
برنامه های کاربردی
پایه آنتن ماهواره ای سنتی ثابت است و برخی از ماهواره های بسیار هیجان زده نیاز به یک پایه چرخشی آنتن ماهواره ای دارند که بتواند به موقع بچرخد تا آنتن ماهواره را به چرخش درآورد تا دریافت مداوم سیگنال های ماهواره ای را حفظ کند.با نصب درایو چرخان روی پایه، پایه می تواند به یک پایه آنتن دوار تبدیل شود و درایو چرخشی ما نیز می تواند به یک موتور قابل تنظیم سرعت مجهز شود که به سیستم اجازه می دهد تا سرعت چرخش را به طور دلخواه در محدوده سرعت تنظیم کند. برای گرفتن سیگنال مفید است.
