جزئیات محصول:
|
| شماره مدل: | SDE7A | ساختار: | کرم و چرخ کرم |
|---|---|---|---|
| طول عمر: | 30 سال | باز بودن: | بسته شد |
| نسبت: | 57:1 | زمان بین شروع و اتمام فرآیند تولید: | 3 تا 45 روز |
| علامت تجاری: | سفارشی | کاربرد: | سیستم ردیابی خورشیدی پنل PV |
| برجسته کردن: | SDE مدل Worm Gear Slew Drive, Worm Gear Slew Drive ISO CE, ISO CE درایو بلبرینگ چرخشی,Worm Gear Slew Drive ISO CE,ISO CE slewing bearing drive |
||

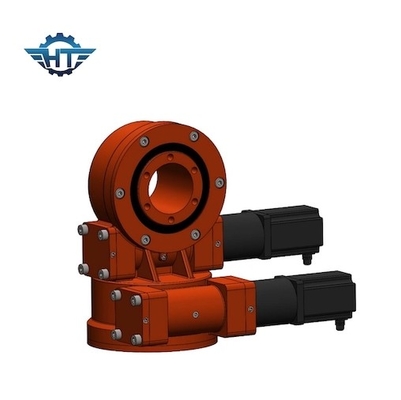

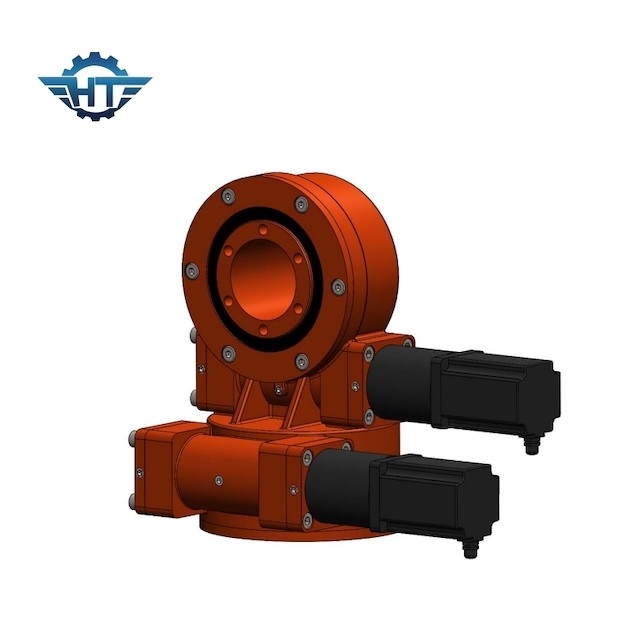

درایو چرخشی دو محوره مدل SDE دارای استاندارد ISO، CE برای سیستم ردیابی خورشیدی پنل PV
شرح درایو دو محوره
ردیاب های دو محوره دارای دو محور چرخش آزاد هستند.این محورها بر هم عمود هستند.ردیاب‌های دو محوره می‌توانند خورشید را به صورت عمودی و افقی دنبال کنند، بنابراین سطوح خورشیدی بهینه را ممکن می‌سازند.با اعمال یک درایو چرخشی دو محوره در سیستم ردیابی خورشیدی، ردیاب دو محوره قادر است بدون توجه به جایی که خورشید در آن قرار دارد، به طور خودکار رو به خورشید باشد.
پارامترهای عملکرد درایو چرخشی مدل SDE
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 25 کیلوگرم |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 34 کیلوگرم |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 56 کیلوگرم |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 92 کیلوگرم |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 160 کیلوگرم |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 224 کیلوگرم |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 320 کیلوگرم |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 492 کیلوگرم |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 705 کیلوگرم |
کاربرد
ردیاب دو محوره برای استفاده در مناطق عرض جغرافیایی متوسط و بالا برای بخش‌های تولید برق خورشیدی مسکونی، تجاری، صنعتی یا صنعتی مناسب است.دقت بالای آن به سیستم امکان ردیابی کاملا خودکار را با دقت بالاتر می دهد تا تقریباً 45٪ توان خروجی بیشتری نسبت به سیستم نصب ثابت داشته باشد.و نصب، جابجایی و نگهداری آسان.
