جزئیات محصول:
|
| مدل: | SDE7" | گشتاور خروجی: | 2000 نیوتن متر |
|---|---|---|---|
| گشتاور کج: | 7500 نیوتن متر | نگه داشتن گشتاور: | 13200 نیوتن متر |
| OEM: | در دسترس | نسبت دنده: | 57:1 |
| ویژگی: | نصب سریع | دقت، درستی: | 0~0.15 درجه |
| برجسته کردن: | درایو چرخشی دو محوره 7 اینچی,گیربکس اسلو درایو پانل PV,درایو ردیاب خورشیدی پنل PV |
||

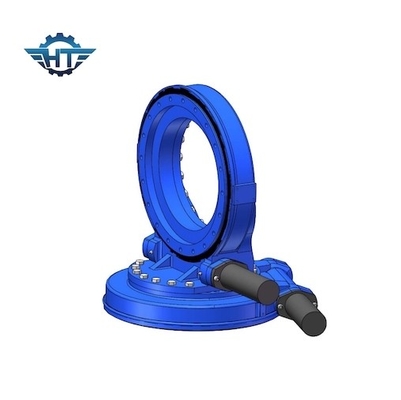

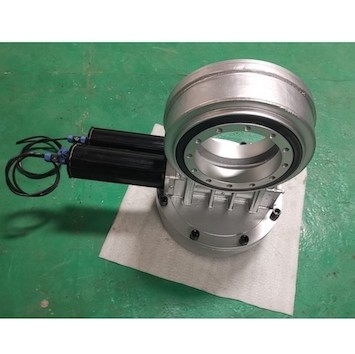

گیربکس دو محوره کرم چرخ دنده 7 اینچی برای سیستم های ردیابی خورشیدی پنل PV
توضیحات گیربکس دو محوره Worm Gear Drive
ردیاب خورشیدی 7 اینچی 2 محوره یا دو محوره با دقت درایو چرخشی تا 0.1 درجه و ساختار پشتی برای 15 قطعه پنل خورشیدی به ابعاد 0.99 mx 1.64 متر و وزن حداکثر 20 کیلوگرم هر کدام.بنابراین با هم برای تا 30㎡ سطح پنل خورشیدی.محدوده پیشنهادی پانل های فتوولتائیک که سایر درایوهای چرخشی می توانند حمل کنند به شرح زیر است:
| مدل درایو چرخشی | متر مربع پانل های خورشیدی قابل تحمل (حداکثر) |
| SDE1 | 5 ㎡ |
| SDE3 | ＜15 ㎡ |
| SDE5 | 20 ㎡ |
| SDE7 | 30 ㎡ |
| SDE9 | ＜40 ㎡ |
| SDE12 | 50 ㎡ |
| SDE17 | 60 ㎡ |
پارامترهای عملکرد درایو چرخشی مدل SDE
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 25 کیلوگرم |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 34 کیلوگرم |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 56 کیلوگرم |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 92 کیلوگرم |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 160 کیلوگرم |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 224 کیلوگرم |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 320 کیلوگرم |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 492 کیلوگرم |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 705 کیلوگرم |
برنامه های کاربردی
کاربرد درایو چرخشی در سیستم ردیابی فتوترمال
1. سیستم ردیابی ظرف، ردیابی دو محوره را می توان در واقع به دو نوع تقسیم کرد: افقی و ارتفاع.
2. سیستم فتوترمال نوع فرورفتگی را می توان به نوع فرورفتگی بزرگ و نوع فروغ کوچک تقسیم کرد.به دلیل باز شدن زیاد شیار و نیاز به سرعت چرخش سریع، در حال حاضر سیلندرهای هیدرولیک بیشتر برای شیارهای بزرگ استفاده می شود، اما پروژه های شیار بزرگی نیز با استفاده از کاهنده ها وجود دارد.برای پروژه های نوع فرورفتگی کوچک، عمدتاً از نوع گرمایش، طول کلکتور نسبتاً کوتاه است که برای نصب و استفاده از کاهنده چرخشی عمودی سری VE بسیار مناسب است.با توجه به طراحی یکپارچه پشتیبانی و کاهنده چرخشی، نصب راحت است.در عین حال، طراحی ساختاری پیچیده براکت فرورفتگی ساده شده است.
3. پروژه Fresnel شبیه به مینی ترو است.
