جزئیات محصول:
|
| مواد: | 50Mn، 42CrMo | نسبت دنده: | 37:1 |
|---|---|---|---|
| اندازه: | 3 تا 25 اینچ | نوع دنده: | دنده سخت شده |
| ضمانتنامه: | 5 سال | OEM: | در دسترس |
| پشتیبانی فنی: | آره | کاربرد: | سیستم ردیابی خورشیدی |
| برجسته کردن: | گیربکس OEM Slewing Drive, Hardened Gear Slewing Drive Gearbox, CSP System slew hydraulic,Hardened Gear Slewing Drive Gearbox,CSP System hydraulic slew drive |
||

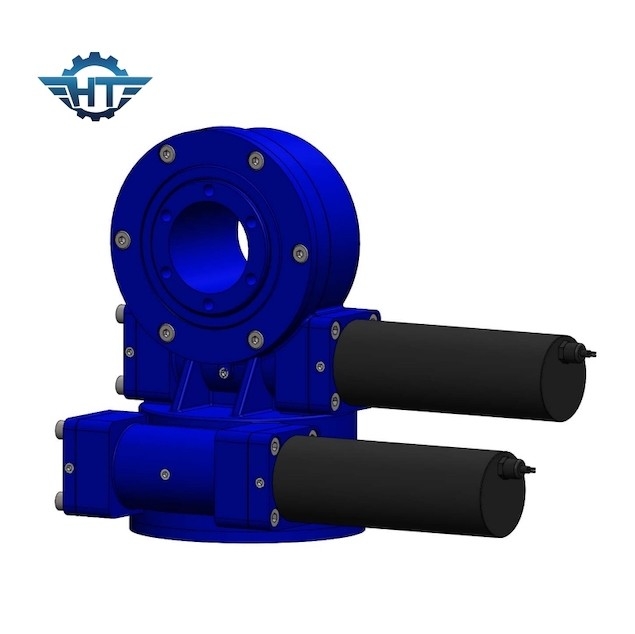

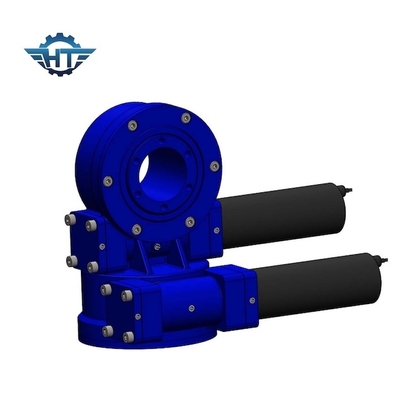

چرخ دنده حرکتی 5 اینچی با موتور الکتریکی برای سیستم نصب خورشیدی محور Duan
توضیحات چرخ دنده درایو
برای درایو چرخان، 10 اندازه مختلف از 3 اینچ تا 25 اینچ با بیش از 60 مدل موجود است تا الزامات ردیابی منظم و دقیق در سیستم PV مانند سیستم ردیابی مورب، سیستم ردیابی تک تخت، CPV و میدان های ردیابی انرژی حرارتی خورشیدی را برآورده کند.درایوهای چرخشی ما دارای گشتاور خروجی و گشتاور نگهدارنده بالاتری هستند، دارای دقت ردیابی عالی، پوشش ضد خوردگی و آب بندی ضد UV، کلاس حفاظتی IP66، و به طور گسترده در سیستم های PV، CPV، CSP استفاده می شود.
ما در کارخانه خود سیستم کنترل کیفیت دقیق داریم، گواهینامه سیستم کیفیت ISO9001-2008 را گذرانده ایم و با استانداردهای مهندسی و ماشین آلات کشورمان مطابقت داریم.
پارامترهای عملکرد درایو چرخشی مدل SDE
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 25 کیلوگرم |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 34 کیلوگرم |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 56 کیلوگرم |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 92 کیلوگرم |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 160 کیلوگرم |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 224 کیلوگرم |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 320 کیلوگرم |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 492 کیلوگرم |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 705 کیلوگرم |
پرسش و پاسخ
چگونه اندازه مناسب درایوهای چرخان را انتخاب کنیم؟
انتخاب اندازه مناسب درایوهای چرخان به منظور جلوگیری از نه تنها کمبود عملکرد یا مازاد عملکرد، نقش مهمی در دستیابی به راه حل های مقرون به صرفه دارد.
لطفاً اطلاعات زیر را برای انتخاب درایو چرخان مناسب به ما بدهید:
1. برنامه
2. خروجی خروجی مورد نیاز.اگر ایده روشنی از آن داده ندارید، فقط بار را به ما بگویید، به عنوان مثال، وزن پانل ها و براکت های نصب روی درایو چرخشی ما.
3. ابعاد بار و بزرگترین باد در منطقه شما در 10 سال گذشته که برای محاسبه این که آیا درایویی که توصیه می کنیم می تواند حداکثر بار را در هنگام آمدن باد شدید تحمل کند، استفاده می شود.
4. سرعت خروجی مورد نیاز شما که به ما کمک می کند تا موتورهای مناسب را برای شما توصیه کنیم.
5. سایر اطلاعات مانند عکس العمل، تقاضای درجه IP و غیره
