جزئیات محصول:
|
| مواد: | 50Mn، 42CrMo | مدل: | VE9" |
|---|---|---|---|
| نسبت دنده: | 61:1 | کاربرد: | سیستم ردیابی تک محور افقی |
| ویژگی: | خانه سرپوشیده IP66 | چرخ دنده کرم: | پوشش دوتایی |
| بهره وری: | 40% | رنگ استاندارد: | RAL 9006 |
| برجسته کردن: | VE9 Solar Tracker Slew Drive,موتور 24V Solar Tracker Slew Drive,24V Motor Slew Drive |
||

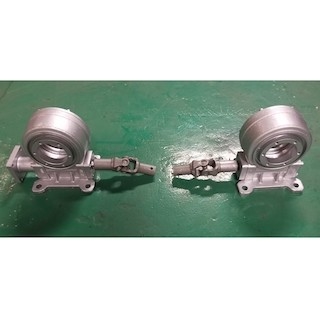

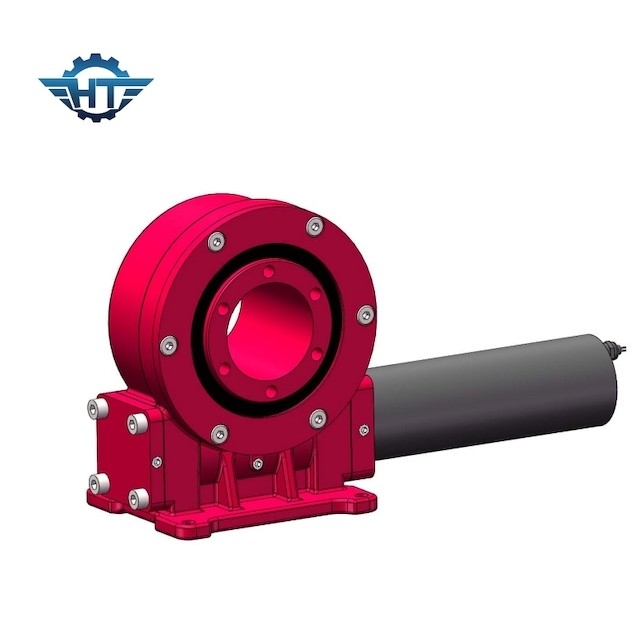

گیربکس VE9 Slew Drive با موتور 24 ولت برای سیستم ردیابی تک محور افقی
توضیحات گیربکس VE9 Slew Drive
مدل VE یک راه حل محرک چرخ دنده محصور قوی است که برای برنامه های کاربردی در چرخه کاری بالا و سرعت پایین (<1 RPM) مجهز شده است.کاربرد آن انرژی خورشیدی است.
در مراحل اولیه توسعه فتوولتائیک، تکیه گاه های فتوولتائیک همگی سازه های ثابتی هستند که ساختار نسبتاً ساده و هزینه کمی دارند.با لغو یارانه ها، دسترسی مقرون به صرفه به اینترنت و افزایش تقاضا برای سودآوری و کارایی نیروگاه ها، براکت های ردیابی با استفاده از درایوهای چرخشی نیز بیش از پیش مورد توجه بازار قرار گرفته است.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
مزایای VE9 Slewing Drive
1. گشتاور پشتیبان بالا برای بهبود ایمنی سیستم ردیابی خورشیدی
2. توقف سخت در داخل در صورت خرابی سیستم کنترل نرم افزاری
3. درایو کرم در داخل
4. تماس چند دندانه برای اطمینان از بار بالا
5. عملکرد خود قفل
برنامه های کاربردی
سیستم ردیابی تک محوره
سیستم ردیابی تک محوری شامل تک محور تخت و تک محور کج می شود.
