جزئیات محصول:
|
| مدل: | چرخ دنده VE7 | سرعت: | سرعت کم |
|---|---|---|---|
| نسبت دنده: | 51:1 | گشتاور خروجی نرمال: | 7344 نیوتن متر |
| نگه داشتن گشتاور: | 60 کیلو نیوتن متر | گشتاور کج: | 10 کیلو نیوتن متر |
| حداکثر گشتاور: | 7650 نیوتن متر | رنگ استاندارد: | RAL 9006 |
| برجسته کردن: | صفحه اصلی ردیاب خورشیدی کوچک Slew Drive, Solar Tracker Slew Drive 60kNm,Slew Drive گیربکس 60kNm گشتاور نگهدارنده,Solar Tracker Slew Drive 60kNm,Slew Drive Gearbox 60kNm Holding Torque |
||

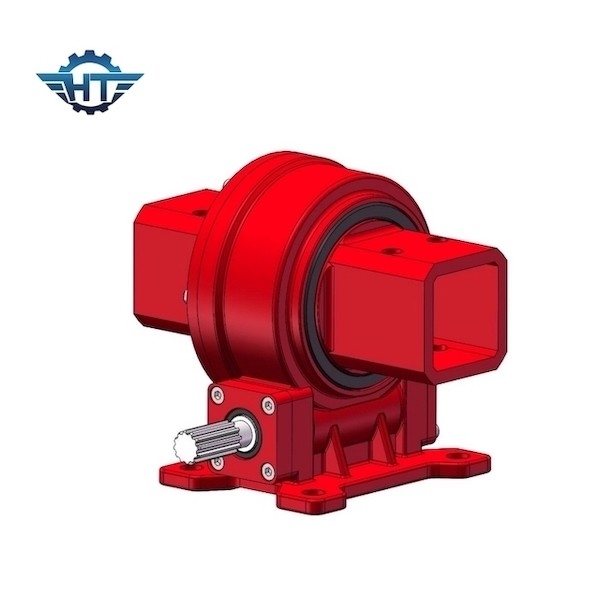

VE7 اندازه کوچک تک محور 51:1 درایو چرخشی برای سیستم ردیابی خورشید خورشیدی خانگی
توضیحات درایو چرخان با اندازه کوچک
براکت های فتوولتائیک سازه های خاصی هستند که برای پشتیبانی، تعمیر و چرخش ماژول های فتوولتائیک در سیستم تولید برق فتوولتائیک خورشیدی طراحی و نصب می شوند.براکت های فتوولتائیک نیاز به ترکیب توپوگرافی، آب و هوا و شرایط منابع خورشیدی محل ساخت و ساز برای چیدمان ماژول های فتوولتائیک در جهت گیری و ترتیب خاصی دارند.و فاصله ثابت است.برای اینکه نیروگاه فتوولتائیک به بهترین بازده تولید برق دست یابد، براکت سیستم ردیابی فتوولتائیک به وجود آمد.از آنجایی که نیاز به استفاده طولانی مدت در شرایط کاری خاص دارد، دستگاه محرک چرخشی به عنوان یکی از اجزای اصلی در سیستم چرخش براکت ردیابی فتوولتائیک، باید دارای خواص مکانیکی قوی مانند مقاومت در برابر فشار باد، فشار برف باشد. مقاومت، مقاومت در برابر زلزله و مقاومت در برابر خوردگی برای اطمینان از اینکه می تواند به طور معمول در محیط های سخت مختلف مانند ماسه، باران، برف، زلزله و غیره عمل کند و عمر مفید آن به طور کلی برای رسیدن به بیش از 25 سال مورد نیاز است.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
را
خدمات سفارشی
1. طراحی ویژه بر اساس برنامه ها و پروژه های مختلف
2. انواع مختلفی از موتورها مانند موتورهای هیدرولیک، موتورهای پله ای، موتورهای الکتریکی و غیره قابل تطبیق هستند.
3. رنگ های مختلف بر اساس کد RAL موجود است.رنگ استاندارد ما RAL 9006 است.
برنامه های کاربردی
سیستم ردیابی محور افقی، 1 پرتره، 2 پرتره، 3H و غیره ما می توانیم راه حل های مناسبی برای چیدمان پانل های خورشیدی مختلف ارائه دهیم.
CSP: فرنل، سهموی
