جزئیات محصول:
|
| مدل: | 9 اینچ | نسبت دنده: | 61:1 |
|---|---|---|---|
| بهره وری: | 40% | تایپ کنید: | سری افقی |
| کاربرد: | ردیاب های خورشیدی | سرویس OEM: | در دسترس |
| محل منبع: | چانگژو، چین | راننده: | موتور پله ای |
| برجسته کردن: | Sun Tracking Solar Slewing Drive, Solar Slewing Drive Horizontal 24V, Horizontal 24V Solar Tracker,Solar Slewing Drive Horizontal 24V,Horizontal 24V solar tracker drive |
||

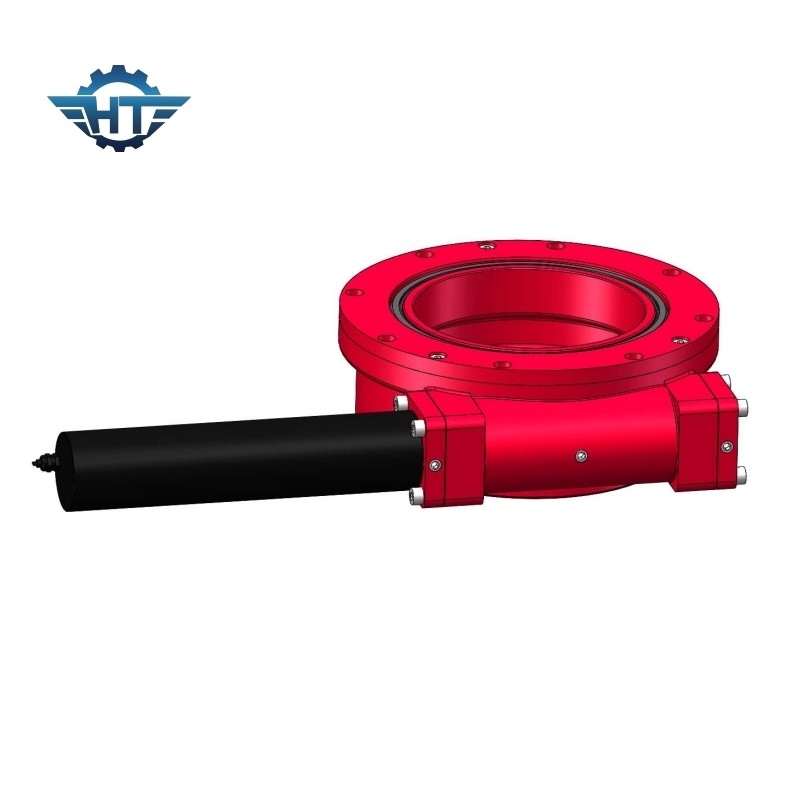

درایو چرخشی خورشیدی FlatTracking با موتور پله ای 24 ولت و رمزگذار برای ردیاب های خورشیدی
ردیابی خورشید خورشیدی Slewing Drive
درایو چرخشی ردیابی خورشید بخش اصلی در چرخاندن سیستم ردیابی تک محوره مورب است که محصولی مقرون به صرفه است که عمدتاً برای ساخت نیروگاه های بزرگ مقیاس توسعه یافته و طراحی شده است و به طور گسترده در عرض های جغرافیایی متوسط و پایین استفاده می شود.
سیستم فقط نیاز دارد که کل آرایه را می توان به طور خودکار با استفاده از مجموعه ای از درایو و کنترلر ردیابی کرد.ساختار اتصال منحصر به فرد و درایو چرخشی بدون نیاز به تعمیر و نگهداری می تواند آن را به پایداری سیستم قابل اعتماد و قابل اعتماد، نرخ خرابی پایین و هزینه های نگهداری پایین تبدیل کند.در مقایسه با براکت نصب ثابت سنتی، می تواند تولید برق سالانه را حدود 30٪ افزایش دهد که یک سیستم تولید برق در مقیاس بزرگ است.
ایده آل برای ساخت ایستگاه
ویژگی های کلیدی
1. زاویه و دامنه چرخش نامحدود
2. کارآمدترین انتقال قدرت و گشتاور بالا را فراهم کنید
3. محفظه کاملاً بسته و مهر و موم شده در برابر محیط های خشن مقاومت می کند و ایمنی را افزایش می دهد
پارامترهای عملکرد سری SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل |
خروجی رتبه بندی شده گشتاور (Nm) |
کج کردن گشتاور (Nm) |
برگزاری گشتاور (Nm) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود- قفل کردن |
وزن (کیلوگرم) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 204 |
برنامه های کاربردی
تک مورب مسطح
«تک‌محور مسطح تک» یا «تک محوری تخت با شیب» حاصل ترکیب دو حالت فوق است.در واقع، تک شیبدار مسطح باید به دسته تک محور تخت تعلق داشته باشد، محور چرخش آن افقی است و کل سیستم ردیابی او می تواند از سیستم تک محور مسطح پیروی کند.با این تفاوت که هر جزء در محور چرخش خود تمایل خاصی به سمت جنوب دارد.
تک محور شیبدار:
تک محوری مایل تمایل خاصی به سمت جنوب دارد، بنابراین این وضعیت بهتر از تک محوری تخت است.اما تک محوری مورب نیز محدودیت های خاص خود را دارد.با توجه به تمایل به سمت جنوب، با رشد محور چرخش، تکیه گاه تک محوری مایل از سطح زمین در سمت شمالی بالاتر و بالاتر می‌رود و چون ستون عقب را نمی‌توان خیلی بلند کرد، محور چرخش تک محوری شیبدار محدود می‌شود.به اندازه یک شفت نمی توان آن را به یک شفت بلند تبدیل کرد، بلکه تنها می تواند یک به یک مستقل باشد که هزینه آن را افزایش می دهد و البته فضای کف را افزایش می دهد.
تک محور تخت
براکت ردیابی تک محوری تخت می تواند با ردیابی مسیر خورشید در جهت شرق به غرب، تولید برق را به میزان قابل توجهی افزایش دهد، اما تک محوره تخت دارای معایبی نیز می باشد.از آنجایی که تک محوره تخت هیچ تمایلی به سمت جنوب ندارد، توانایی دریافت تابش آن زمانی که زاویه ارتفاع خورشید کم است ضعیف است، که به ویژه در عرض های جغرافیایی بالا مشهود است.به خصوص در فصل زمستان کاهش داشته است و تولید برق حتی کمتر از پایه های ثابت است.
