جزئیات محصول:
|
| مواد: | 50Mn، 42CrMo | خود قفل: | آره |
|---|---|---|---|
| گشتاور کج: | 54.4 کیلونیوتن متر | نگه داشتن گشتاور: | 40.5 کیلونیوتن متر |
| کاربرد: | جرثقیل ها | سایت نصب: | سیستم ردیابی خورشید |

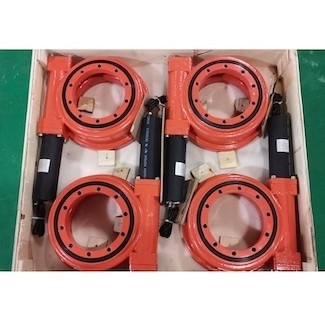

| بسته بندی: | تخته سه لا | موتور: | موتور AC |
| برجسته کردن: | IP66 SE12 Worm Gear Slew Drive,گیربکس Slew Drive با سرعت کم 50Mn,IP66 SE12 Solar Tracker Slew Drive |
||

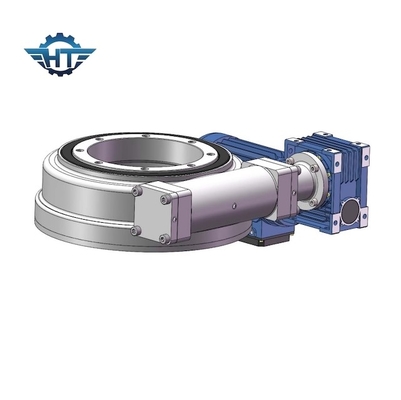

گیربکس IP66 SE12 Slew Drive با دقت بالا و سرعت کم برای ردیاب های پنل خورشیدی
درایو چرخشی با قفل خودکار IP66
درایو چرخشی (کاهنده چرخشی) چیزی است که ما اغلب ترکیبی از یاتاقان چرخان و کرم می نامیم.این نوع جدیدی از محصول است که معمولاً از کرم، یاتاقان چرخان، محفظه، موتور و سایر قطعات تشکیل شده است.از آنجایی که جزء هسته از یاتاقان چرخشی استفاده می کند، می تواند نیروی محوری، نیروی شعاعی و لحظه واژگونی را همزمان تحمل کند.در مقایسه با محصولات روتاری سنتی، درایو چرخشی (کاهنده چرخشی) دارای ویژگی های نصب ساده، تعمیر و نگهداری آسان و صرفه جویی در فضای نصب به میزان بیشتری است.این محصول را می توان به طور گسترده در ماشین آلات ساختمانی و زمینه های انرژی های جدید مانند کامیون های مسطح سنگین، جرثقیل های کانتینری، جرثقیل های سوار بر کامیون، وسایل نقلیه کاری هوایی و سیستم های تولید انرژی خورشیدی برای گشت های خورشیدی استفاده کرد.
مزایای
سازنده یاتاقان چرخشی توضیح داد که دارای مزایای آشکار زیر است:
درایو چرخشی می تواند نیروی محوری، نیروی شعاعی و لحظه انحراف را همزمان تحمل کند زیرا جزء هسته از یاتاقان چرخشی استفاده می کند.جفت درایو چرخشی نصب آسان، نگهداری آسان است و فضای نصب را تا حد زیادی ذخیره می کند.
از نظر ساختاری، سطوح دندانه مشبک درایو دوار در تماس خطی هستند که ظرفیت باربری را تا حد زیادی بهبود می بخشد.گیربکس صاف است و نویز آن کم است.
در کاربردهای عملی، یکپارچگی بالای دستگاه درایو چرخشی باعث می شود کاربر نیازی به خرید و پردازش تک تک اجزای دستگاه روتاری نداشته باشد و تا حدودی فرآیند آماده سازی را در ابتدای تولید محصول کاهش دهد. ، در نتیجه بهره وری نیروی کار را تا حد زیادی بهبود می بخشد.
چرخ دنده حلزونی و درایو حلزونی دارای ویژگی های خود قفل معکوس هستند که می توانند خود قفل معکوس را تحقق بخشند، یعنی فقط چرخ دنده حلزونی را می توان توسط کرم رانده کرد، اما کرم را نمی توان با چرخ دنده حلزونی هدایت کرد.مانند مکانیزم کرم خود قفل که در ماشین آلات سنگین آن استفاده می شود، خود قفل معکوس آن می تواند در حفاظت ایمنی نقش داشته باشد.این ویژگی باعث می شود که دستگاه درایو چرخشی به طور گسترده در بلند کردن، کارهای هوایی و سایر تجهیزات مورد استفاده قرار گیرد.ضمن اینکه محتوای تکنولوژیکی موتور اصلی را بهبود می بخشد، پایداری عملکرد و ضریب ایمنی موتور اصلی را نیز تا حد زیادی بهبود می بخشد.این تجسم مهمی از کاربرد ساخت و ساز ایمن تجهیزات مکانیکی است.
پارامترهای عملکرد سری SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل |
خروجی رتبه بندی شده گشتاور (Nm) |
کج کردن گشتاور (Nm) |
برگزاری گشتاور (Nm) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود- قفل کردن |
وزن (کیلوگرم) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 204 |
کاربرد
یاتاقان های حلقه چرخشی می توانند برای طیف گسترده ای از کاربردها استفاده شوند.حوزه های استقرار از بیل مکانیکی و جرثقیل، معدن روباز و توربین های بادی تا آنتن را شامل می شود.سایر زمینه های کاربردی شامل مهندسی و سیستم ردیابی خورشیدی است.
