جزئیات محصول:
|
| مواد: | 50Mn، 42CrMo | مدل: | SDE7" |
|---|---|---|---|
| نسبت دنده: | 57:1 | چرخه کار: | 30 سال |
| تایپ کنید: | دو محور | رنگ استاندارد: | RAL9006 |
| پیچ و مهره های نصب: | 6*M10 | کد HS: | 84834090 |
| برجسته کردن: | درایو چرخشی دو محوره SDE7,گیربکس چرخاننده موتور سیاره ای 12 ولت,درایو چرخ دنده حلزونی SDE7 |
||

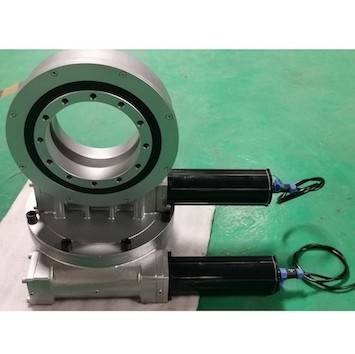

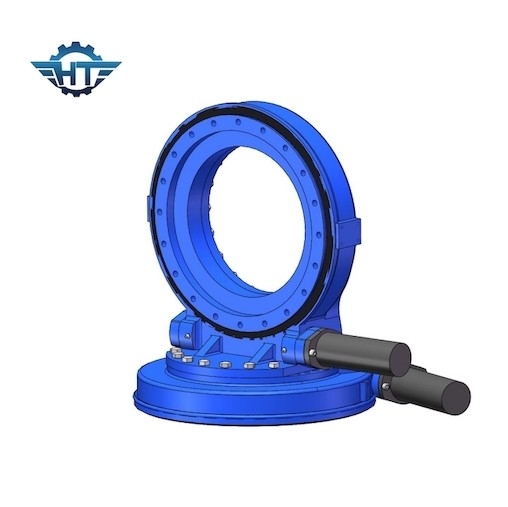

گیربکس چرخشی دو محوره SDE7 با موتورهای سیاره ای 12 ولت برای ردیاب خورشیدی
توضیحات درایو چرخشی دو محوره
دو معماری رایج درایو و کنترل برای ردیاب‌های دو محوره وجود دارد: درایو توزیع‌شده و درایو پیوندی.بدون توجه به طراحی، درایو چرخان بدون شک جزء مرکزی واحد کنترل است.دقت و استحکام درایو چرخشی ارتباط نزدیکی با عملکرد ایمن سیستم دارد.
پارامترهای عملکرد درایو چرخشی مدل SDE
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 25 کیلوگرم |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 34 کیلوگرم |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 56 کیلوگرم |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 92 کیلوگرم |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 160 کیلوگرم |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 224 کیلوگرم |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 320 کیلوگرم |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 492 کیلوگرم |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 705 کیلوگرم |
پارامترهای موتور دنده برقی
| داده های موتور | داده های سیاره ای | ||
| ولتاژ محاسبه شده | 24VDC | نسبت | 398:1 |
| جریان رتبه بندی شده | 1.3A | گشتاور خروجی | 43 نیوتن متر |
| سرعت رتبه بندی شده | 800 دور در دقیقه | سرعت خروجی | 2 دور در دقیقه |
| سطح محافظت شده | IP55/65/66 | سر و صدا | <60db |
خدمات سفارشی
1. طراحی ویژه بر اساس برنامه ها و پروژه های مختلف
2. انواع مختلفی از موتورها مانند موتورهای هیدرولیک، موتورهای پله ای، موتورهای الکتریکی و غیره قابل تطبیق هستند.
3. رنگ های مختلف بر اساس کد RAL موجود است.رنگ استاندارد ما RAL 9006 است.
