جزئیات محصول:
|
| مواد: | 42CrMo، QT | مدل: | SDE3" |
|---|---|---|---|
| اندازه: | 3 اینچ تا 25 اینچ | MOQ: | یک تکه |
| ویژگی: | دنده خود قفل | خانه: | مسکن محصور |
| OEM: | در دسترس | جهت چرخش: | هر جهتی |
| برجسته کردن: | SDE3 Dual Axis Slew Drive, PV Dual Axis Slew Drive, SDE3 Slewing Ring Drive,PV Dual Axis Slew Drive,SDE3 slewing ring drive |
||

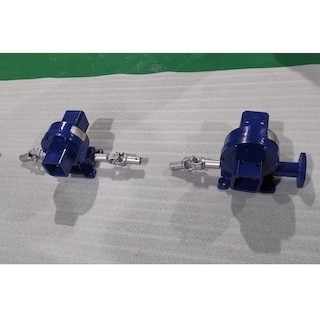

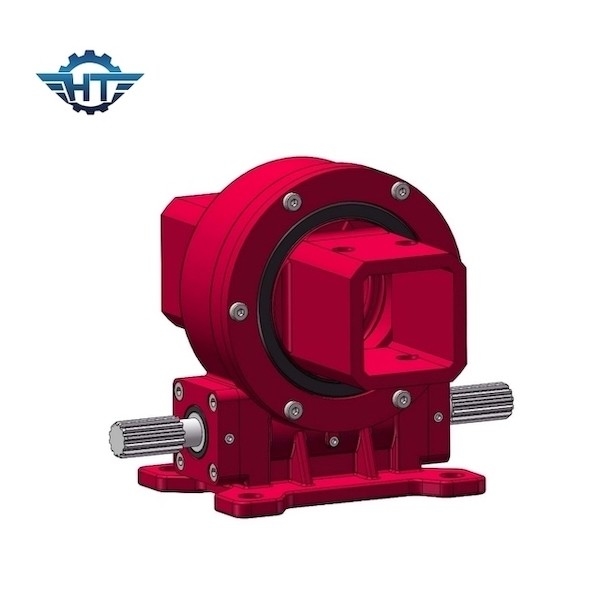

درایوهای چرخان خورشیدی با سرعت آهسته SDE3 Worm Gear برای نیروگاه های PV، CSP، CPV
Worm Gear Solar Slewing Drives توضیحات
درایوهای چرخشی Hangtuo را می توان برای سیستم ردیابی خورشیدی، بشقاب خورشیدی، PV، CPV، CSP، توربین بادی و دیش ماهواره استفاده کرد.آنها برای 30 سال زندگی مزرعه طراحی شده اند و در شرایط محیطی سخت کار می کنند.آنها ضد خوردگی، ضد اشعه ماوراء بنفش هستند، می توانند ایمنی کل سیستم را در آب و هوای شدید مانند باران شدید، کولاک، طوفان و غیره تضمین کنند و می توانند عملکرد خود را در مناطق بیابانی با ماسه بادی و اختلاف دمای زیاد حفظ کنند.ما اندازه های مختلفی در دسترس داریم و می توانیم خدمات سفارشی را بر اساس الزامات فنی مختلف ارائه دهیم.
پارامترهای عملکرد درایو چرخشی مدل SDE
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 25 کیلوگرم |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 34 کیلوگرم |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 56 کیلوگرم |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 92 کیلوگرم |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 160 کیلوگرم |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 224 کیلوگرم |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 320 کیلوگرم |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 492 کیلوگرم |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 705 کیلوگرم |
کاربرد
دیش، سیستم تولید برق استرلینگ
ردیابی دو محوره در واقع به دو دسته افقی و ارتفاعی تقسیم می شود.درایوهای چرخشی عمودی و افقی را می توان به تنهایی استفاده کرد، یک مجموعه عمودی و یک اتاق خواب را می توان به صورت ترکیبی استفاده کرد، یا از دو مجموعه افقی می توان برای دستیابی به حرکات افقی و زاویه شیب استفاده کرد.
از طریق سیستم حرارتی خورشیدی
می توان آن را به نوع شیار بزرگ و نوع شیار کوچک تقسیم کرد.با توجه به دهانه بزرگ نوع فرورفتگی و نیاز به سرعت چرخش سریع، سیلندرهای هیدرولیک در حال حاضر بیشتر برای انواع فرورفتگی بزرگ استفاده می شود و برخی از انواع بزرگ تراو نیز از دستگاه های محرک چرخشی تک محوره با اندازه بزرگ استفاده می کنند.برای فرورفتگی های کوچک، طول کلکتور نسبتاً کوتاه است که برای نصب و استفاده از درایوهای چرخشی عمودی سری VE بسیار مناسب است.
سیستم فرنل
مناسب برای نصب و استفاده از درایو چرخشی عمودی سری VE.
