جزئیات محصول:
|
| مواد: | QT | شماره مدل: | SDE21" |
|---|---|---|---|
| تایپ کنید: | کرم و چرخ کرم | طول عمر: | 30 سال |
| OEM: | در دسترس | کاربرد: | سیستم ردیابی خورشیدی |
| نسبت: | 125:1 | مسکن محصور: | آره |
| برجسته کردن: | slewing ring drive,worm drive motor,worm drive motor |
||

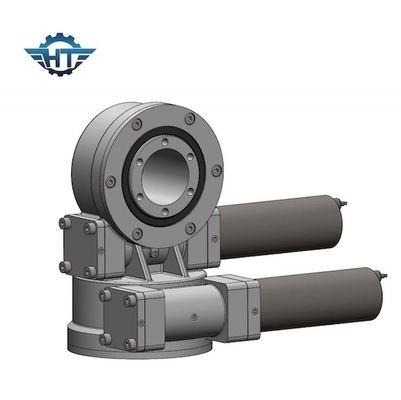

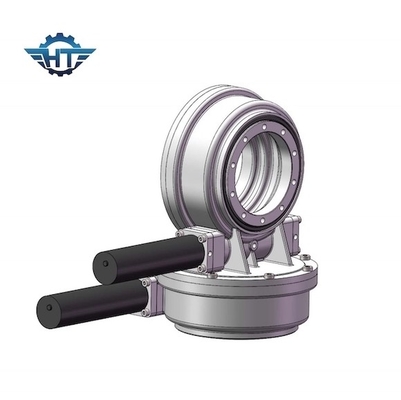

محفظه چرخ دنده ای محصور شده درایو دو محوره مدل SDE21 با موتور AC 380 برای ردیاب خورشیدی
شرح درایو دو محوره مسکن محصور
درایوهای Slew از فناوری کرم ساعت شنی ثبت شده برای ارائه حداکثر کنترل و پشتیبانی از حرکت استفاده می کنند.چرخ‌دنده‌های حلزونی ما 5 تا 11 دندانه را روی خط گام چرخ‌دنده حلقه‌ای از پیچ ساعت شنی درگیر می‌کنند، که درگیری دندانه‌ای بالاتر از کرم‌های استاندارد است و به گیربکس پایداری و استحکام بیشتری می‌دهد.درباره فناوری ساعت شنی بیشتر بدانید.
رایج‌ترین کاربرد درایو چرخشی برای درایوهای چرخان دو محوره، ردیاب‌های خورشیدی دو محوره، مانند هلیواستات‌ها و فتوولتائیک متمرکز (CPV) و دیش‌های ماهواره یا رادار هستند.کاربردهای دیگر شامل بالابرهای خودرو، موقعیت‌دهنده بازوی روباتیک و تجهیزات صحنه است.
مشخصات موقعیت یاب دو محوره SDE
درایوهای چرخشی دو محوره SDE برای یک عمر میدانی 30 ساله با موقعیت یابی دقیق سه بعدی تضمین می شوند.درایوهای SDE یک راه حل کارآمد و قابل اعتماد را در یک درایو ایجاد می کنند.ما تمام اجزا و مواد خام خود را با استفاده از استانداردهای تعیین شده توسط گواهینامه های ISO 9001، CE برای به حداکثر رساندن عمر مزرعه واجد شرایط می کنیم.
پارامترهای عملکرد درایو چرخشی مدل SDE
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 25 کیلوگرم |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 34 کیلوگرم |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 56 کیلوگرم |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 92 کیلوگرم |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 160 کیلوگرم |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 224 کیلوگرم |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 320 کیلوگرم |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 492 کیلوگرم |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 705 کیلوگرم |
برنامه های کاربردی
طراحی ترکیبی و محصور در ترکیب آزیموت و ارتفاع می تواند دقت ردیابی و راندمان تولید برق را بهبود بخشد.
