جزئیات محصول:
|
| مواد: | QT | مدل: | تک محور 5 اینچ |
|---|---|---|---|
| نسبت دنده: | 37:1 | گشتاور خروجی نامی: | 962 نیوتن متر |
| نگه داشتن گشتاور: | 30 کیلو نیوتن متر | گشتاور کج: | 6 کیلو نیوتن متر |
| بهره وری: | 40% | دمای کاری: | -30℃℃+80℃ |
| برجسته کردن: | slewing ring drive,worm drive motor,worm drive motor |
||

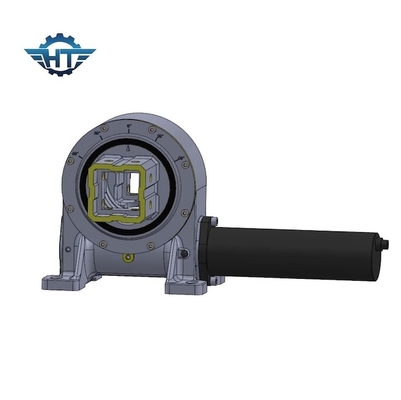

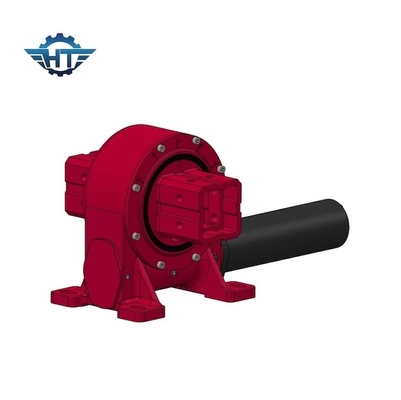

درایو چرخشی VE5 Worm Gear برای سیستم ردیابی خورشید تک محوره GPS
Worm Gear Slewing Drive Descripiton
درایو چرخشی Hangtuoاز محفظه، یاتاقان چرخان، آب بندی، کرم پوشاننده با تعدادی قطعات یدکی تکمیل شده تشکیل شده است.ما همچنین می‌توانیم موتور الکترونیکی و موتور هیدرولیک مورد استفاده برای درایوهای چرخشی تولید کنیم که می‌تواند برای جهت عقربه‌های ساعت و جهت چرخش خلاف جهت عقربه‌های ساعت حرکت کند.
مدل: VE5
محل مبدا: چانگژو، چین
برند: HT
نوع: محصور شده
جنس: QT
گشتاور خروجی: 962 نیوتن متر
گشتاور لحظه شیب: 6000 نیوتن متر
گشتاور نگهداری: 30 کیلو نیوتن متر
رتبه محوری استاتیک: 16 KN
رتبه شعاعی استاتیک: 27 KN
نسبت دنده: 37:1
راندمان: 40%
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
مزایای
1. لحظه واژگونی قوی بر اساس حلقه چرخان
2. درایو کرم پوشاننده را اتخاذ کنید
3. برای استفاده از تماس چند دندانه بار بزرگتری را هدایت کنید
4. عملکرد بهتر خود قفل استاتیک
