جزئیات محصول:
|
| مدل: | SDE7" | نسبت دنده: | 57:1 |
|---|---|---|---|
| گشتاور خروجی نامی: | 2000 نیوتن متر | نگه داشتن گشتاور: | 13500 نیوتن متر |
| گشتاور کج: | 7500 نیوتن متر | بهره وری: | 40% |
| بار محوری: | 34 کیلونیوتن | بار شعاعی: | 58 کیلونیوتن |
| برجسته کردن: | hydraulic slew motor,slewing gear,slewing gear |
||

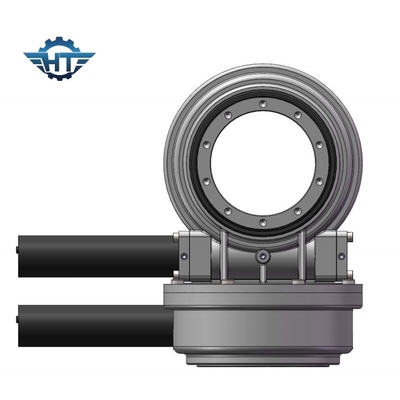

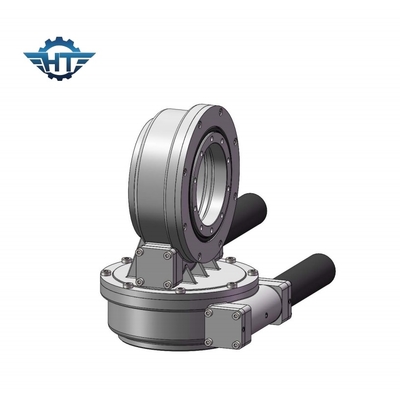

SDE سولار دو محوره با کاهنده های سیاره ای، عمر طولانی برای ردیاب های خورشیدی
توضیحات درایو چرخشی دو محوره
درایو چرخشی دو محوره 7 اینچی SDE7 برای موقعیت‌هایی که از طلوع تا غروب خورشید همیشه به سمت خورشید نیاز دارند، مناسب است.می تواند ظرفیت تولید انرژی را افزایش دهد.کاربردهای معمولی شامل ردیاب‌های خورشیدی دو محوره است، همچنین می‌توان آن را در دیش‌های ماهواره‌ای و رادار، ماشین‌هایی که نیاز به حرکت 360 درجه در هر دو جهت دارند، اعمال کرد.
داده های عملکرد فنی مدل SDE Slew Drive
| مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (Nm) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | آره | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | آره | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | آره | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | آره | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | آره | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | آره | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | آره | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | آره | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | آره | 705 |
نوع سیستم ردیابی خورشیدی Slew Drive
1) شیب بهینه ثابت شد
در عرض های جغرافیایی پایین، افزایش تولید برق به دلیل تمایل بهینه کمتر (مانند 8 درجه، تقریباً بدون افزایش) حداقل است.در عرض های جغرافیایی بالا، شیب بهینه زیاد است و مقدار الکتریسیته تولید شده به طور قابل توجهی بیشتر است (به عنوان مثال، حدود 25٪ در 50 درجه).
2) تک محور مسطح
این تغییر زاویه برخورد را در یک روز از خورشید ردیابی می کند و میزان افزایش تولید برق آن در عرض های جغرافیایی پایین به طور قابل توجهی بهتر از عرض های جغرافیایی بالا است.به طور کلی اعتقاد بر این است که ردیابی تک محوری مسطح برای استفاده از عرض های جغرافیایی کمتر از 30 درجه مناسب تر است.
3) تک محور مورب
برای عرض های جغرافیایی بالا مناسب تر است.
4) ردیابی دو محوره
این رویکرد به وضوح بالاترین میزان در افزایش تولید برق به دلیل ردیابی تغییرات زاویه تابش خورشید در یک روز و در یک سال است.
5) ثابت قابل تنظیم
این نوع بر اساس تغییر زاویه تابش در عرض یک سال از خورشید برای تنظیم شیب براکت است و در نتیجه افزایش تولید برق حاصل می شود.
اساسی ترین تفاوت بین روش های مختلف نصب، تفاوت در تولید برق است.البته تفاوت هایی در سرمایه گذاری اولیه و هزینه های نگهداری عملیاتی وجود خواهد داشت.
کاهنده های سیاره ای برای کاربردهایی که نیاز به گشتاور بالا در بسته بندی کوچک و شفت خروجی با تراز کواکسیال دارند ایده آل هستند.
خدمات سفارشی
1. طراحی ویژه بر اساس برنامه ها و پروژه های مختلف
2. انواع مختلفی از موتورها را می توان مطابقت داد، مانند موتورهای هیدرولیک، موتورهای پله ای، موتورهای الکتریکی و غیره.
3. رنگ های مختلف بر اساس کد RAL موجود است.رنگ استاندارد ما RAL 9006 است.
