جزئیات محصول:
|
| مواد: | 50Mn، 42CrMo | مدل: | SDE12 |
|---|---|---|---|
| تایپ کنید: | کرم و چرخ کرم | ضمانتنامه: | 3 سال |
| OEM: | در دسترس | پشتیبانی فنی: | تمام طول زندگی |
| کاربرد: | منظومه شمسی خورشیدی دو محوره | دمای کاری: | -30 تا 120 درجه سانتیگراد |
| برجسته کردن: | slewing ring drive,small slew drive,small slew drive |
||

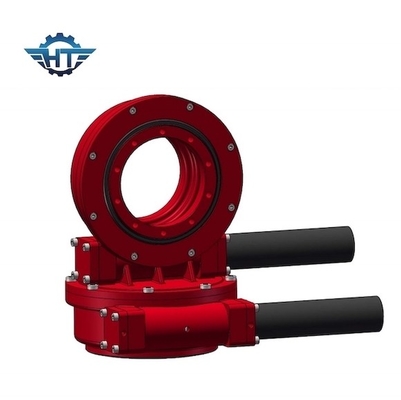

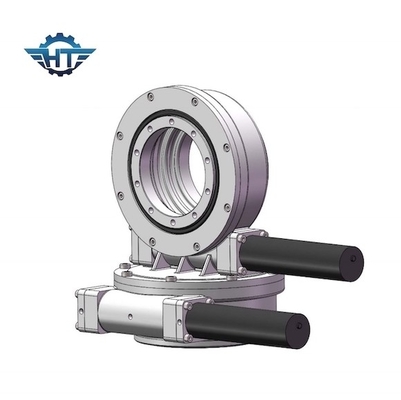

Gear Ratio 78 / 1 SDE12 Dual Axis Slew Drive Biaxial for Dual Axis Sun Solar System
درایو چرخشی دو محوره (نوع SDE) - درایو ردیاب خورشیدی
طراحی سری SDE مزایای VE و SE را جذب می کند.جهت سه بعدی آزیموت و ارتفاع به طور همزمان می چرخند.
رایج‌ترین کاربرد درایو چرخشی برای درایوهای چرخان دو محوره، ردیاب‌های خورشیدی دو محوره، مانند هلیواستات‌ها و فتوولتائیک متمرکز (CPV) و دیش‌های ماهواره یا رادار هستند.کاربردهای دیگر شامل بالابرهای خودرو، موقعیت‌دهنده بازوی روباتیک و تجهیزات صحنه است.
مشخصات فنی
اندازه مدل پایه ما محدوده عملکردی از 1500 نیوتن متر تا 11200 نیوتن متر گشتاور نگهداری، 100 نیوتن متر تا 20000 نیوتن متر گشتاور خروجی، 5000 نیوتن متر تا 89000 نیوتن متر گشتاور چرخشی و نسبت های کاهش گیربکس 11:10 تا 30:10 را ارائه می دهد.با اتصال یک گیربکس سیاره ای، ضریب دنده می تواند حتی بیشتر شود.درایوها را می توان به صورت افقی، عمودی یا روی ترکیبی از چندین محور نصب کرد.
پارامترهای عملکرد درایو چرخشی مدل SDE
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 25 کیلوگرم |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 34 کیلوگرم |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 56 کیلوگرم |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 92 کیلوگرم |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 160 کیلوگرم |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 224 کیلوگرم |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 320 کیلوگرم |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 492 کیلوگرم |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 705 کیلوگرم |
قابلیت اطمینان
درایوهای چرخشی دو محوره SDE ما برای مدت زمان 30 سال در میدان موقعیت یابی دقیق سه بعدی تضمین می شوند.درایوهای SDE یک راه حل کارآمد و قابل اعتماد را در یک درایو ایجاد می کنند.ما تمام اجزا و مواد خام خود را با استفاده از استانداردهای تعیین شده توسط گواهینامه های ISO 9001، CE برای به حداکثر رساندن عمر مزرعه واجد شرایط می کنیم.
کارایی
درایوهای ما از فناوری کرم ساعت شنی ثبت شده برای ارائه حداکثر کنترل و پشتیبانی از حرکت استفاده می کنند.چرخ‌دنده‌های حلزونی ما 5 تا 11 دندانه را روی خط گام چرخ‌دنده حلقه‌ای از پیچ ساعت شنی درگیر می‌کنند، که درگیری دندانه‌ای بالاتر از کرم‌های استاندارد است و به گیربکس پایداری و استحکام بیشتری می‌دهد.درباره فناوری ساعت شنی بیشتر بدانید.
با استفاده از کرم ساعت شنی، درایوها دارای ویژگی های زیر هستند:
1) گشتاور خروجی و بار نگه داشتن بالاتر
2) دقت ردیابی بالا
3) مقاومت در برابر خوردگی قوی و آب بندی موثر
چگونه اندازه مناسب درایوهای چرخان را انتخاب کنیم؟
انتخاب اندازه مناسب درایوهای چرخان به منظور جلوگیری از نه تنها کمبود عملکرد یا مازاد عملکرد نقش مهمی در دستیابی به راه حل های مقرون به صرفه دارد.
لطفاً اطلاعات زیر را برای انتخاب یک درایو چرخان مناسب به ما بدهید:
1. برنامه
2. خروجی خروجی مورد نیاز.اگر ایده روشنی از آن داده ندارید، فقط بار را به ما بگویید، به عنوان مثال، وزن پانل ها و براکت های نصب روی درایو چرخان ما.
3. ابعاد بار و بزرگترین باد در منطقه شما در 10 سال گذشته که برای محاسبه اینکه آیا درایوی که ما توصیه می کنیم می تواند حداکثر بار را در هنگام آمدن باد شدید تحمل کند استفاده می شود.
4. سرعت خروجی مورد نیاز شما که به ما کمک می کند تا موتورهای مناسب را برای شما توصیه کنیم.
5. سایر اطلاعات مانند عکس العمل، تقاضای درجه IP و غیره
