جزئیات محصول:
|
| مواد: | QT | مدل: | SDE21" |
|---|---|---|---|
| نگه داشتن گشتاور: | 89 کیلو نیوتن متر | گشتاور کج: | 65 کیلو نیوتن متر |
| بهره وری: | 40% | بار محوری: | 337 کیلونیوتن |
| بار شعاعی: | 640 کیلو نیوتن | رنگ: | بر اساس کد Ral |
| برجسته کردن: | slewing ring drive,small slew drive,small slew drive |
||

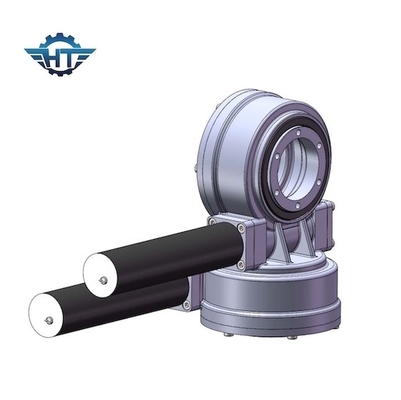

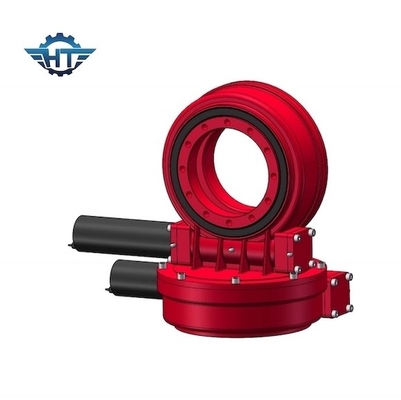

گیربکس کم نویز SDE Slew Drive با گشتاور نگهداری بالا برای سیستم ردیابی خورشیدی دو محوره
کم نویز SDE Slew Drive توضیحات
ردیاب خورشیدی دو محوره شامل یک پلت فرم متحرک، یک سکوی ثابت، یک زنجیره سریال، یک زنجیر موازی و یک دستگاه محرک مانند درایو چرخشی ردیاب خورشیدی دو محوره است.پلت فرم متحرک توسط زنجیره سریال پشتیبانی می شود و توسط زنجیره موازی هدایت می شود و مکانیزم ردیابی موازی را تشکیل می دهد.درایو slew برای ردیاب خورشیدی دو محوره به گونه ای پیکربندی شده است که زنجیره موازی را به حرکت درآورد تا سکوی متحرک را به چرخش در اطراف محورهای عمودی و افقی هدایت کند.درایو چرخشی ردیاب خورشیدی دو محوره در افشای حاضر دارای فضای کاری بزرگتر، عملکرد ردیابی بهتر و مزایای استحکام بالا، مصرف انرژی کم، گشتاور حرکتی کوچک و اینرسی کم و غیره است.
پارامترهای عملکرد درایو چرخشی مدل SDE
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 25 کیلوگرم |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 34 کیلوگرم |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 56 کیلوگرم |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 92 کیلوگرم |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 160 کیلوگرم |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 224 کیلوگرم |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 320 کیلوگرم |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 492 کیلوگرم |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 705 کیلوگرم |
واژه نامه پارامترهای کلیدی
گشتاور لحظه کج شدن: گشتاور بار ضرب در فاصله بین موقعیت بار و مرکز یاتاقان چرخان است.اگر نیروی تولید شده توسط بار و مسافت بیشتر از گشتاور لنگر کج نامی باشد، درایو چرخشی واژگون خواهد شد.
بار شعاعی:بار عمودی به محور یاتاقان چرخان
بار محوری:بار موازی با محور بلبرینگ چرخان
گشتاور نگهداری:این گشتاور معکوس است. هنگامی که درایو به صورت معکوس می چرخد و قطعات آسیب نمی بینند، حداکثر گشتاور بدست آمده را گشتاور نگه دارنده می گویند.
خود قفل شدن:تنها زمانی که درایو چرخان بارگذاری می شود، قادر به چرخش معکوس نیست و بنابراین به آن قفل خودکار می گویند.
