جزئیات محصول:
|
| مدل: | SE14 | نگه داشتن گشتاور: | 54200 نیوتن متر |
|---|---|---|---|
| گشتاور کج: | 68000 نیوتن متر | گشتاور خروجی: | 6550 نیوتن متر |
| بار محوری: | 680 کیلونیوتن | بار رادیکال: | 230 Kn |
| گواهی: | ISO9001، ce | درخواست: | سیستم ردیابی خورشیدی |
| برجسته کردن: | hydraulic slew motor,solar tracker drive,solar tracker drive |
||

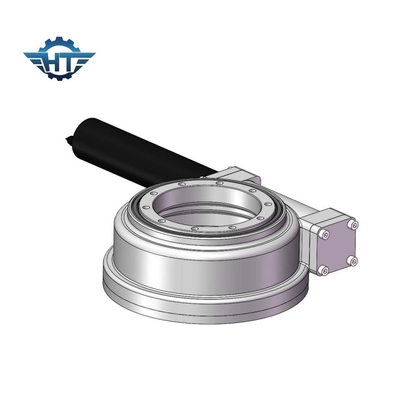

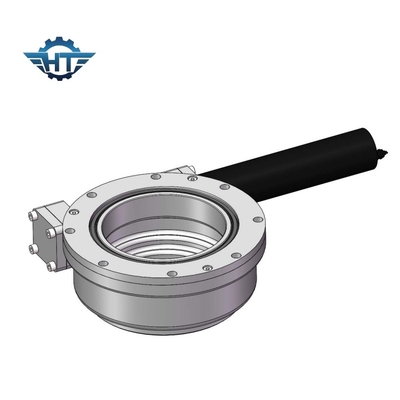

سری SE Worm Gear Slew Drive با راندمان بالا برای سیستم ردیابی خورشیدی
توضیحات درایو چرخشی SE
یاتاقان چرخان، یاتاقان حلقه چرخان با پیشرفت فناوری، درایوهای چرخان بیشتری از فناوری کرم ساعت شنی استفاده می کنند، که در آن کرم به گونه ای شکل می گیرد که دندان های بیشتری را در چرخ دنده درگیر کند.
این افزایش درگیری دندان منجر به استحکام، کارایی و دوام بیشتر می‌شود. درایو چرخشی از فناوری کرم استاندارد استفاده می‌کند که در آن کرم در افقی قرار دارد. نسبت سرعت شفت به رابطه بین تعداد نخ‌های روی کرم و تعداد دندان‌ها بستگی دارد. در چرخ دنده یا چرخ دنده حلزونی.
عملکرد سری SE
| مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | آره | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | آره | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | آره | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | آره | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | آره | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | آره | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | آره | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | آره | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | آره | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | آره | 204 |
نصب Slew Drive
1. ساختار نصب را تمیز کنید، به عنوان مثال از جوش، گالوانیزه، باقی مانده، خاک و غیره.
2. درایو درایو را با پیچ های چشمی بلند کنید.
3. درایو slew باید در شرایط بدون بار نصب شود.
4. روش زیر باید به منظور جلوگیری از انحراف بین نیروهای سفت کردن پیچ دنبال شود.
5. مایع قفل نخ را روی نخ ها بمالید.
6. مایع قفل نخ را روی شکاف نخ قرار دهید تا قطعات را به طور کامل ببندید.
7.پیچ ها را به صورت ضربدری از قبل بارگیری کنید.الگوی کلی را در طرح زیر ببینید که چگونه پیچ ها به ترتیب متقاطع گشتاور می گیرند.با حلقه داخلی یا خارجی شروع کنید.گشتاور متقاطع همه پیچ ها را تا 30 درصد گشتاور سفت انجام دهید.سپس گشتاور ضربدری را تا 80 درصد گشتاور سفت شدن تکرار کنید.در نهایت گشتاور متقاطع را تا 100% گشتاور سفت کردن حرکت دهید.
کاربردهای زیادی وجود دارد که می‌توان از درایو چرخشی استفاده کرد، زیرا برای برنامه‌هایی که برای حفظ قدرت و گشتاور چرخشی به بار نیاز دارند، مناسب است.
کاربردهای معمولی درایو چرخشی شامل، اما محدود به موارد زیر نیست:
1.ردیاب خورشیدی
2. توربین های بادی
3. بالابر مردانه
4. ماشین آلات هیدرولیک
5.Telehander
6. بیل مکانیکی
7. بالابر
8. جرثقیل
9. تجهیزات حفاری
10. تجهیزات نظامی
