جزئیات محصول:
|
| مواد: | QT | مدل: | SDE5 |
|---|---|---|---|
| نسبت دنده: | 57:1 R | گشتاور خروجی: | 0.8 کیلونیوتن متر |
| نگه داشتن گشتاور: | 6 کیلو نیوتن متر | گشتاور کج: | 9.2 کیلونیوتن متر |
| بهره وری: | 40% | دمای کاری: | -30℃℃+120℃ |
| برجسته کردن: | slewing ring drive,worm drive motor,worm drive motor |
||

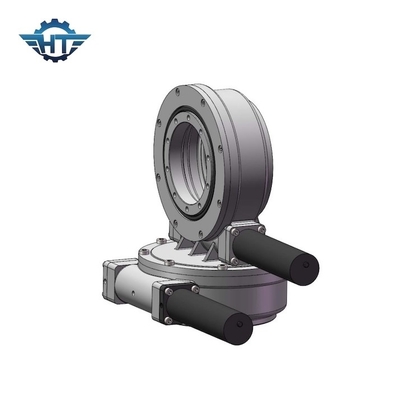

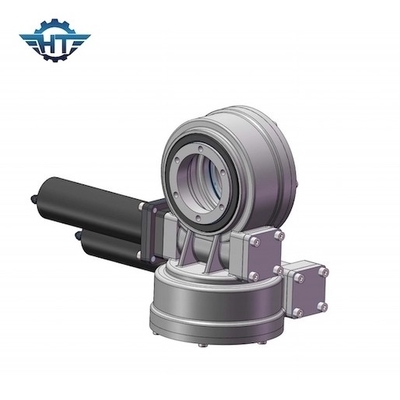

محفظه محصور 5 اینچی چرخ دنده حلزونی برای سیستم ردیابی خورشیدی و ماهواره
Worm Gear Slewing Drive توضیحات
درایو slew محصول ارتقا یافته ای از یاتاقان های چرخشی است که معمولاً از کرم، یاتاقان های چرخشی از نوع توربو، محفظه و منبع نیرو تشکیل شده است.بدنه ای که از فولاد ریخته گری با کیفیت بالا استفاده می کند دارای استحکام بسیار بالایی است، چرخ دنده های کرم از 42CrMo و نیتروژن یونی درخشنده استفاده می کنند، مقاومت در برابر سایش آن بالاتر است، سختی قوی تر و عمر مفید بیشتری در مقایسه با مواد 50Mn نیتروژن سنتی گاز خانگی و سایر پوشش های داخلی دارد. کرم.در فرآیند عملیات واقعی، درایو چرخان، به عنوان یک جزء یاتاقان انتقال، باید نیروی محوری، نیروی شعاعی و گشتاور واژگونی زیادی را تحمل کند.برای برآورده ساختن الزامات استفاده، درایو چرخاننده حرارتی خورشیدی باید از استحکام و استحکام کافی اطمینان حاصل کند در حالی که دقت چرخش بسیار بالایی دارد.
پارامترهای عملکرد درایو چرخشی مدل SDE
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 25 کیلوگرم |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 34 کیلوگرم |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 56 کیلوگرم |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 92 کیلوگرم |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 160 کیلوگرم |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 224 کیلوگرم |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 320 کیلوگرم |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 492 کیلوگرم |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 705 کیلوگرم |
توجه: ابعاد و پارامترهای فوق ممکن است به روز یا تنظیم شوند، برای ابعاد و پارامترهای دقیق تر، لطفاً به نقشه های فروش ما مراجعه کنید.
مزایای
1. لحظه واژگونی قوی بر اساس حلقه چرخان
2. درایو کرم پوشاننده را اتخاذ کنید
3. برای استفاده از تماس چند دندانه بار بزرگتری را هدایت کنید
4. عملکرد بهتر خود قفل استاتیک
