جزئیات محصول:
|
| محل مبدا: | چانگژو، چین | عملکرد: | گشتاور عقبگرد بالا |
|---|---|---|---|
| حفاظت: | IP66، محصور شده است | تایپ کنید: | VE6 |
| مواد: | 42CrMo یا 50Mn | ضمانتنامه: | 5 تا 10 سال |
| کاربرد: | سیستم ردیابی پنل خورشیدی | رنگ: | مشتری مورد نیاز |
| برجسته کردن: | 3" Worm Gear Slew Drive,IP66 Worm Gear Slew Drive,slew drive for solar tracker,IP66 Worm Gear Slew Drive,slew drive for solar tracker |
||

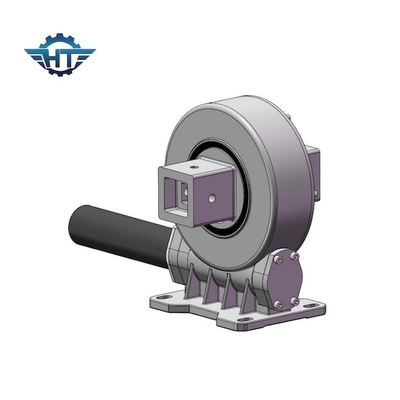

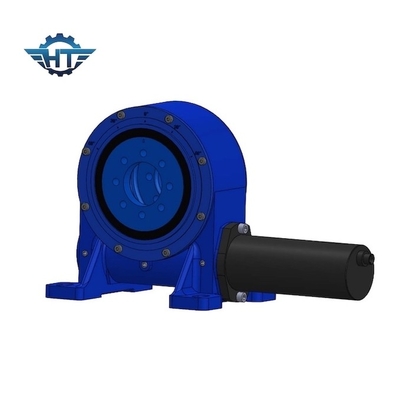

درایو چرخاننده موتور کوچک عمودی VE3 برای سیستم ردیابی پنل خورشیدی IP66
شرح درایو چرخاننده موتور کوچک عمودی
درایو چرخشی VE6 یک نیمه دنده و توقف محدود است که برای یک سیستم ردیابی خورشیدی تک محور طراحی شده است.درایوهای چرخان ما با فناوری کرم ساعت شنی برای حداکثر گشتاور دنده و نرم ترین چرخش نیرو می گیرند.
درایوهای چرخشی استاندارد با یک محفظه باز و شفت کرم ساعت شنی خود قفل شونده مجهز شده اند.هنگامی که ورودی منبع تغذیه به حالت خنثی باز می گردد، شفت کرم بار را بدون نیاز به هیچ وسیله ترمز خارجی در موقعیت خود قفل می کند.
پارامترهای عملکرد مدل VE
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (نیوتن متر) | گشتاور کج (Nm) | بار محوری (kN) | بار شعاعی (kN) | نسبت | دقت (درجه) | دقت (°) | IP | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.1 | 66 | آره | 12 کیلوگرم |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.1 | 66 | آره | 18 کیلوگرم |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.1 | 66 | آره | 32 کیلوگرم |
| 8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.1 | 66 | آره | 28 کیلوگرم |
| 9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.1 | 66 | آره | 52 کیلوگرم |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.1 | 66 | آره | 65 کیلوگرم |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.1 | 66 | آره | 88 کیلوگرم |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.1 | 66 | آره | 135 کیلوگرم |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.1 | 66 | آره | 192 کیلوگرم |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.1 | 66 | آره | 251 کیلوگرم |
برنامه های کاربردی
کاربردهای معمولی slew drive عبارتند از ind خورشیدیصنعت، جرثقیل های کامیون، بالابرهای انسانی و تجهیزات ابزار، ضمیمه های هیدرولیک، تجهیزات ابزار روغن، جرثقیل های دریایی، جابجایی های تایر، حفارها و بالابرهای خودرو، اما درایوهای کشنده در بسیاری از کاربردهای دیگر که نیاز به نگهداری بار و قابلیت چرخش دارند استفاده می شوند.ما مدل های slew drive مختلف با ظرفیت بار لحظه ای متفاوت را ارائه می دهیم.
