جزئیات محصول:
|
| ویژگی: | کرم و چرخ کرم | مواد: | QT |
|---|---|---|---|
| ضمانتنامه: | 10 سال | کاربرد: | برج انرژی خورشیدی متمرکز |
| اندازه: | سفارشی | رنگ: | سفارشی |
| موتور: | 24 ولت DC (اختیاری) | تایپ کنید: | دو محور |
| برجسته کردن: | درایو چرخ دنده کرم با دقت بالا,SDE7 سولار ردیاب Slew Drive,برج برق خورشیدی Slew Drive |
||

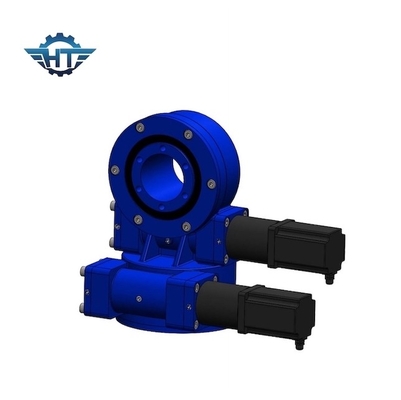

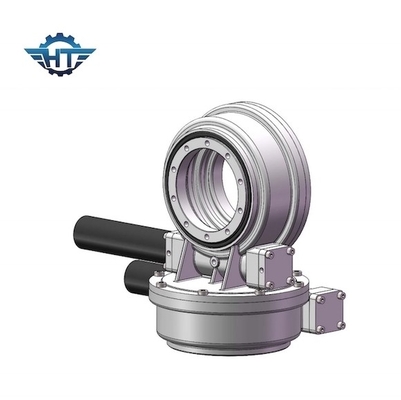

SDE7 Worm Gear Slew Drive با دقت بالا برای برج انرژی خورشیدی متمرکز
توضیحات SDE7 با دقت بالا
درایو چرخشی دو محوره را می توان در برج نیروگاه خورشیدی متمرکز استفاده کرد.Tower CSP از ساختار مخزن دوگانه استفاده می کند و نیترات دوتایی به عنوان محیط جذب گرما و ذخیره گرما استفاده می شود.انرژی خورشیدی جمع‌آوری‌شده توسط میدان هلیواستات در مقیاس بزرگ برای ذخیره نمک مذاب استفاده می‌شود و سپس نمک مذاب با آب مطابق دستورالعمل دیسپاچینگ شبکه برق مبادله می‌شود.دمای بالا و بخار فشار بالا تولید شده، مجموعه ژنراتور توربین را برای تولید توان خروجی پیوسته، پایدار و برنامه ریزی شده هدایت می کند.
درایو چرخان Hangtuo از محفظه، یاتاقان چرخان، آب بندی، کرم پوشاننده با برخی قطعات یدکی تکمیل شده تشکیل شده است.ما همچنین می‌توانیم موتور الکترونیکی و موتور هیدرولیک مورد استفاده برای درایوهای چرخشی تولید کنیم که می‌تواند برای جهت عقربه‌های ساعت و جهت چرخش خلاف جهت عقربه‌های ساعت حرکت کند.
پارامترهای عملکرد درایو چرخشی مدل SDE
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 25 کیلوگرم |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 34 کیلوگرم |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 56 کیلوگرم |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 92 کیلوگرم |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 160 کیلوگرم |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 224 کیلوگرم |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 320 کیلوگرم |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 492 کیلوگرم |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 705 کیلوگرم |
مزایای
1. لحظه واژگونی قوی بر اساس حلقه چرخان
2. درایو کرم پوشاننده را اتخاذ کنید
3. برای استفاده از تماس چند دندانه بار بزرگتری را هدایت کنید
4. عملکرد بهتر خود قفل استاتیک
توجه: ابعاد و پارامترهای فوق ممکن است به روز یا تنظیم شوند، برای ابعاد و پارامترهای دقیق تر، لطفاً به نقشه های فروش ما مراجعه کنید.
