جزئیات محصول:
|
| تایپ کنید: | SE14 Slewing Drive | مواد: | فولاد سخت |
|---|---|---|---|
| ضمانتنامه: | 18 ماه | اندازه های اختیاری: | 1 اینچ تا 25 اینچ |
| کاربرد: | ماشین آلات ساختمانی | رنگ: | همان طور که درخواست شد |
| سایت نصب: | میدان باز | کلاس IP: | IP66 |
| برجسته کردن: | درایو حلقه چرخاننده موتور AC,درایو حلقه چرخشی 14 اینچی,درایو چرخشی کرمی 14 اینچی |
||

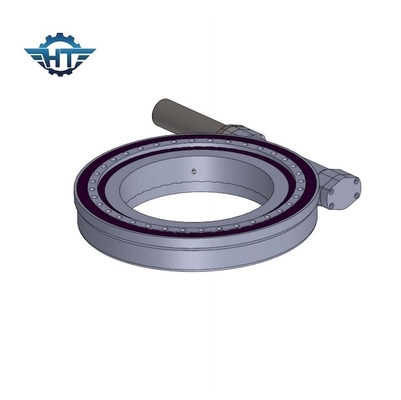

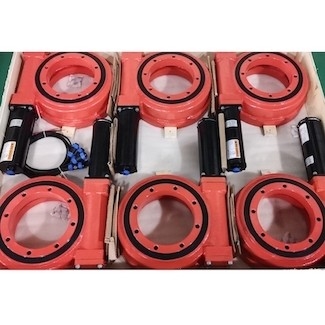

درایو حلقه چرخشی 14 اینچی با چرخش بالا با موتور AC برای ماشین آلات ساختمانی
Slew Ring Drive توضیحات
الف: یاتاقان حلقه داخلی + گلوله + حلقه بیرونی یاتاقان = بلبرینگ
ب: کرم+کرم گرد = کرم و ساختار کرم
اگر چرخ دنده را به حلقه بیرونی یاتاقان اضافه کنید، A و B به یک درایو چرخشی تبدیل می شوند.
حفظ مزایا: گشتاور زیاد، آب بندی خوب، نیروی باربری بالای پوشش انتهایی.
می توان آن را با موتور AC، موتور DC، موتور سنکرون، موتور براشلس مطابقت داد.موتورهای دیگری نیز وجود دارند که می‌توانند با هم مطابقت داشته باشند، صرف نظر از اینکه چه موتورهایی را انتخاب می‌کنیم، اساساً باید به برخی پارامترها توجه کنیم: 1. توان/گشتاور نامی در حین کارکرد عادی 2. توان/گشتاور عادی در حالت پایدار.3. دقت ردیابی.4. سازگاری با محیط دما؛5. درجه IP، ضد آب، ضد گرد و غبار.6. مرجع اقتصادی;7. عمر مفید;8. سرعت ردیابی و غیره
چرا سیستم های ردیابی؟
به دلیل طلوع و غروب خورشید…
اشتباه - خورشید طلوع و غروب نمی کند.
اما به نظر می رسد که به دلیل چرخش زمین حول محور خود طلوع و غروب می کند.
بنابراین ردیاب های خورشیدی با چرخش زمین مقابله می کنند.
پارامترهای عملکرد مدل SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | کج کردن گشتاور (kN.m) |
برگزاری گشتاور (kN.m) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری | دقت، درستی (درجه) |
IP | تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 204 |
برنامه های کاربردی
جرثقیل های پورتال برای حمل و نقل بندر و ساخت ایستگاه های برق آبی، برج ها برای ساخت و ساز ساختمان
جرثقیل ها و جرثقیل های عمومی بندر داخلی و غیره.
جرثقیل های چرخشی متحرک نوع جیب مانند نوع خودرو، نوع تایر، نوع خزنده، نوع راه آهن، نوع شناور و غیره.
در جرثقیل های سقفی با بازوی چرخان یا چرخ دستی دستگاه چرخان.این عمدتاً در شرایط خاصی استفاده می شود که نیاز به گسترش محدوده کاری فراتر از دهانه جرثقیل پل یا برای برآوردن الزامات فنی خاص دارد.مانند: جرثقیل های متالورژیکی برای شارژ جرثقیل در کوره های اجاق باز، جرثقیل های گیره ای برای خیساندن کوره ها در آسیاب های شکوفه، جرثقیل های چنگکی برای انبارهای بیلت و ... که همگی مجهز به مکانیزم چرخشی هستند.
