جزئیات محصول:
|
| مدل: | SDE7" | نسبت دنده: | 57:1 |
|---|---|---|---|
| گشتاور خروجی: | 2000 نیوتن متر | نگه داشتن گشتاور: | 13200 نیوتن متر |
| گشتاور کج: | 7500 نیوتن متر | بهره وری: | 40% |
| رنگ: | سیور گری | وزن: | 56 کیلوگرم |
| برجسته کردن: | slewing ring drive,worm drive motor,worm drive motor |
||

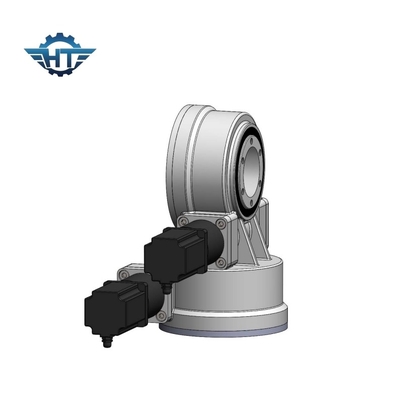

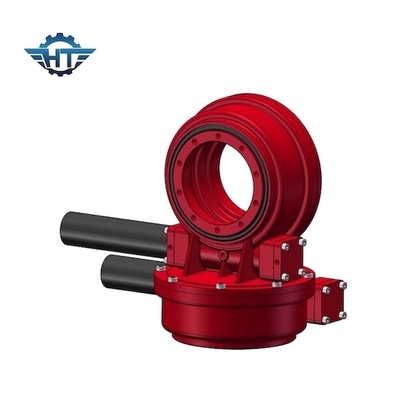

Worm Gear Dual Axis Slew Drive for Solar Tracker با تماس چند دندانه و موتور 24 ولت
توضیحات درایو دو محوره
رایج‌ترین کاربرد درایو چرخشی برای درایوهای چرخان دو محوره، ردیاب‌های خورشیدی دو محوره، مانند هلیواستات‌ها و فتوولتائیک متمرکز (CPV) و دیش‌های ماهواره یا رادار هستند.کاربردهای دیگر شامل بالابرهای خودرو، موقعیت‌دهنده بازوی روباتیک و تجهیزات صحنه است.
درایو دو محوره ردیاب خورشیدی راه حل عالی در برنامه های ردیابی خورشیدی دو محوره است.
درایو دو محوره دارای سه نوع راه حل با درایوهای چرخشی است:
به طور کلی، برای ساختار آسان براکت، درایو sde slew راه حل مناسبی خواهد بود، اما دو مورد دیگر نیز بسیار محبوب هستند.
دو درایو SE slew
یک درایو اسلو SE و یک درایو اسلو VE
پارامترهای عملکرد درایو چرخشی مدل SDE
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 25 کیلوگرم |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 34 کیلوگرم |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 56 کیلوگرم |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 92 کیلوگرم |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 160 کیلوگرم |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 224 کیلوگرم |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 320 کیلوگرم |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 492 کیلوگرم |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 705 کیلوگرم |
درایوهای Slew اعمال شده در PV
| نام محصول | SDE7 درایو چرخان |
| گشتاور خروجی | 980 نیوتن متر723 فوت پوند |
| حداکثر گشتاور خروجی | 1938 نیوتن متر;1429 فوت پوند |
| گشتاور لحظه کج شدن | 7000 نیوتن متر;5163 فوت پوند |
| نگه داشتن گشتاور | 13200 نیوتن متر;9736 فوت پوند |
| رتبه بندی محوری استاتیک | 133.20 کیلو نیوتن ;29943 پوند |
| رتبه بندی شعاعی استاتیک | 53 کیلونیوتن11977 پوند |
| رتبه بندی محوری پویا | 31.90 کیلونیوتن7171 پوند |
| رتبه بندی شعاعی پویا | 27.91 کیلونیوتن ;6274 پوند |
| جایگزین های موتور | موتور 12 ولت / 24 ولت؛استپر موتور؛موتور بدون جارو |
| سبک محصولات | دو محور؛تک محور؛CPV/HCPV;دیش خورشیدی;سهموی؛برج خورشیدی |
| ویژگی برنامه | سیستم ردیابی خورشیدی، ماشین آلات صنعتی |
| متر مربع منظومه شمسی | 30 ㎡ |
امکانات
1. گشتاور پشتیبان بالا برای بهبود ایمنی سیستم ردیابی خورشیدی
2. درایو کرم در داخل
3. تماس چند دندانه برای اطمینان از بار بالا
4. عملکرد خود قفل
