جزئیات محصول:
|
| مواد: | QT | مدل: | SDE7" |
|---|---|---|---|
| نسبت دنده: | 57:1 | بهره وری: | 40% |
| رنگ استاندارد: | RAL 9006 | خود قفل: | آره |
| ضمانتنامه: | 5 تا 10 سال | کاربرد: | آنتن ماهواره |
| برجسته کردن: | slewing ring drive,worm drive motor,worm drive motor |
||

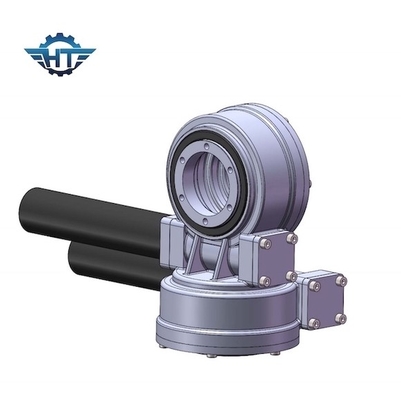

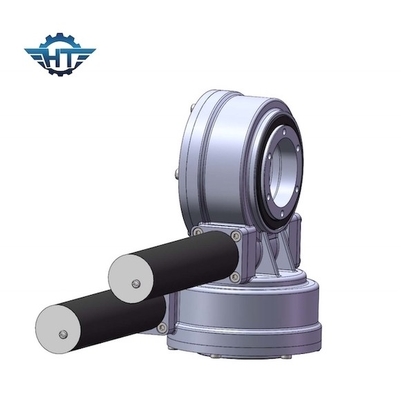

درایو کوچک 7 اینچی دو محوره با موتور دنده ای 24 ولتی یا نما برای آنتن ماهواره
شرح درایو کوچک دو محوره
درایو چرخ دنده حلزونی دارای عملکرد محافظتی بهتر، گشتاور انتقال عالی، مقاومت در برابر ضربه بهتر و عمر کاری طولانی است.رایج‌ترین کاربرد درایو چرخشی برای درایوهای چرخان دو محوره، ردیاب‌های خورشیدی دو محوره، مانند CSP (هلیوستات‌ها، که برج نیز نامیده می‌شود)، فتوولتائیک متمرکز (CPV)، آنتن ماهواره یا دیش‌های رادار هستند.کاربردهای دیگر شامل بالابرهای خودرو، موقعیت‌دهنده بازوی روباتیک و تجهیزات صحنه است.درایو دو محوره ردیاب خورشیدی راه حل عالی در برنامه های ردیابی خورشیدی دو محوره است.
درایوهای Slew اعمال شده در آنتن ماهواره
| نام محصول | SDE7 درایو چرخان |
| گشتاور خروجی | 980 نیوتن متر723 فوت پوند |
| حداکثر گشتاور خروجی | 1938 نیوتن متر;1429 فوت پوند |
| گشتاور لحظه کج شدن | 7000 نیوتن متر;5163 فوت پوند |
| نگه داشتن گشتاور | 13200 نیوتن متر;9736 فوت پوند |
| رتبه بندی محوری استاتیک | 133.20 کیلو نیوتن ;29943 پوند |
| رتبه بندی شعاعی استاتیک | 53 کیلونیوتن11977 پوند |
| رتبه بندی محوری پویا | 31.90 کیلونیوتن7171 پوند |
| رتبه بندی شعاعی پویا | 27.91 کیلونیوتن ;6274 پوند |
| جایگزین های موتور | موتور 12 ولت / 24 ولت؛استپر موتور؛موتور بدون جارو |
| سبک محصولات | دو محور؛تک محور؛CPV/HCPV;دیش خورشیدی;سهموی؛برج خورشیدی |
| ویژگی برنامه | سیستم ردیابی خورشیدی، ماشین آلات صنعتی |
| متر مربع منظومه شمسی | 30 ㎡ |
پارامترهای عملکرد درایو چرخشی مدل SDE
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 25 کیلوگرم |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 34 کیلوگرم |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 56 کیلوگرم |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 92 کیلوگرم |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 160 کیلوگرم |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 224 کیلوگرم |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 320 کیلوگرم |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 492 کیلوگرم |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 705 کیلوگرم |
برنامه های کاربردی
سیستم ردیابی خورشیدی دو محوره
ابزار دقیق
CPV
ظرف
آنتن ماهواره
