جزئیات محصول:
|
| مواد: | 50Mn، 42CrMo | مدل: | SDE17 |
|---|---|---|---|
| OEM: | در دسترس | نوع چرخش: | دو محور |
| محل نصب: | پشت بام و میدان | گشتاور خروجی: | 9460 نیوتن متر |
| گشتاور کج: | 67000 نیوتن متر | نگه داشتن گشتاور: | 53040 نیوتن متر |
| برجسته کردن: | SDE 17 Worm Gear Slew Drive, Two Axis Solar Slew Drive, Solar Slew Drive with Gear Motor,Two Axis Solar Slew Drive,Solar Slew Drive With Gear Motor |
||

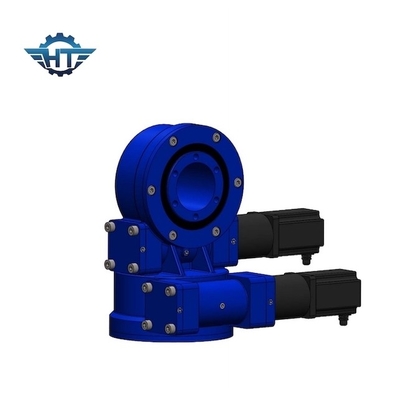

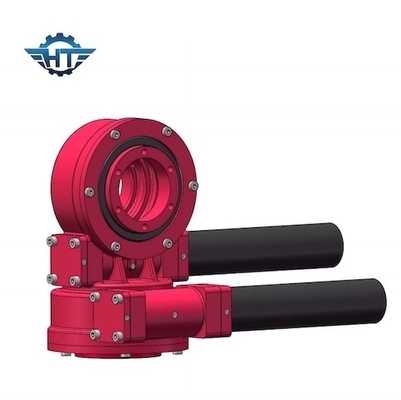

SDE17 Worm Gear Slew Drive با موتور دنده برای سیستم ردیابی خورشیدی دو محوره
Worm Gear Slew Drive توضیحات
سیستم ردیابی خورشیدی یک سیستم فتوولتائیک است که می تواند به طور خودکار خورشید را ردیابی کند و تولید برق کلی را افزایش دهد، که در فرآیند تولید برق فتوترمال و فتوولتائیک استفاده از نور خورشید را بهینه می کند تا بازده تبدیل فوتوالکتریک سیستم واحد کنترل مکانیکی و الکتریکی را بهبود بخشد. : ساختار محرک (کاهنده چرخشی، میله فشار الکتریکی، چرخ دنده کرم و کرم، و غیره)، کنترل کننده، براکت ردیابی، سنسور (سنسور شیب، سنسور حد)، و غیره. ردیاب خورشیدی دو محوره نسبت به سیستم نصب خورشیدی برای افزایش تولید برق 30 ~50 درصدردیاب خورشیدی تک محور نسبت به سیستم نصب خورشیدی برای افزایش تولید برق 15 ~ 30%.درایوهای چرخشی دو محوره در سیستم ردیابی خورشیدی دو محوره اعمال می شوند.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
پارامترهای SDE17
|
استفاده |
برای سیستم ردیابی خورشیدی دوگانه استفاده می شود |
|
شماره محور |
دو محوره |
|
اندازه |
17 اینچ |
|
گواهینامه |
CE/ISO |
|
تاریخ تحویل |
ظرف 15 روز |
|
گشتاور خروجی |
9460 نیوتن متر |
|
گشتاور کج شدن |
67000 نیوتن متر |
|
گشتاور نگهدارنده پشتی |
53040 نیوتن متر |
|
نسبت دنده |
102:1 |
|
عمر سرویس |
30 سال |
|
سطح حفاظت |
IP65 |
بسته بندی و حمل و نقل
همه درایوهای slew با جعبه چوبی بدون بخور بسته بندی می شوند.
از حمل و نقل دریایی، حمل و نقل هوایی، حمل و نقل جاده ای، اکسپرس مانند TNT، DHL، UPS، EMS، Fedex و غیره برای حمل و نقل محموله نمونه و کوچک پشتیبانی کنید.
پیشنهادات نصب
1. نصب افقی
برای حفاظت بهتر توصیه می شود درایوهای چرخشی عمود بر محور آزیموت در کاربردهای خورشیدی نصب شوند.
2. نصب عمودی
توصیه می شود در صورت نیاز درایوهای چرخان را با مراجعه به تصویر زیر در برنامه های خورشیدی نصب کنید.
