جزئیات محصول:
|
| مواد: | QT | مدل: | دو محور |
|---|---|---|---|
| ویژگی: | نصب سریع | موتور: | 24 V |
| کاربرد: | سیستم ردیابی خورشیدی دو محوره | اصل و نسب: | چین |
| طول عمر: | 30 سال | زمان کاری: | 24 ساعت |
| برجسته کردن: | موتور سیاره ای خورشیدی ردیاب Slew Drive,24VDC کرم خورشیدی ردیاب Slew Drive,سیستم ردیابی دو محوره Slew Drive |
||

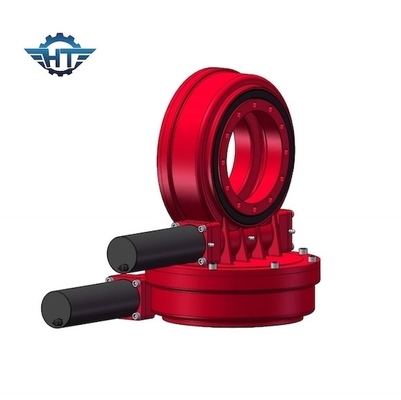

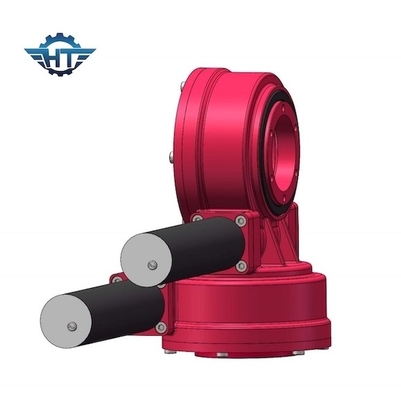

درایو کرم دو محوره با موتور سیاره ای 24 VDC برای سیستم ردیابی خورشیدی دو محوره
تشریح درایو کرم دو محوره
یاتاقان چرخان نیز نامیده می شود: یاتاقان حلقه چرخان / یاتاقان چرخان / حلقه چرخان و غیره. بلبرینگ های حلقوی چرخشی می توانند بارهای محوری، شعاعی و لحظه ای را که به صورت تک یا ترکیبی و در هر جهتی عمل می کنند را در خود جای دهند.آنها در یک محفظه یا شفت نصب نمی شوند، بلکه مستقیماً روی یک سطح نشیمنگاه نصب می شوند.حلقه داخلی و خارجی با سوراخ های نصب عرضه می شود.هر دو حلقه ممکن است دارای چرخ دنده های یکپارچه باشند.آنها همچنین به عنوان حلقه های چرخشی و یاتاقان های رومیزی شناخته می شوند.بلبرینگ حلقه چرخشی می تواند حرکات نوسانی (چرخشی) و همچنین چرخشی را انجام دهد.آنها ممکن است بدون چرخ دنده یا با چرخ دنده های داخلی یا خارجی استفاده شوند.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
پارامترهای SDE7
|
استفاده |
برای سیستم ردیابی خورشیدی دوگانه استفاده می شود |
|
شماره محور |
دو محوره |
|
اندازه |
7 اینچ |
|
گواهینامه |
CE/ISO |
|
تاریخ تحویل |
ظرف 15 روز |
|
گشتاور خروجی |
2000 نیوتن متر |
|
گشتاور کج شدن |
13500 نیوتن متر |
|
گشتاور نگهدارنده پشتی |
13200 نیوتن متر |
|
نسبت دنده |
57:1 |
|
عمر سرویس |
30 سال |
|
سطح حفاظت |
IP66 |
| خود قفل شدن | آره |
| بهره وری | 40% |
| وزن | 21 کیلوگرم |
کاربردهای درایوهای چرخشی
انرژی خورشیدی، ماشین معدن،تجهیزات ساخت و ساز،دستگاه بالابر بندر، تجهیزات انتقال نفت بندر، جرثقیل خشکی و دریایی، بیل مکانیکی، دستگاه بتن،گیره ها و وینچ های گردان،دستگاه پلاستیک و لاستیک، دستگاه بافت،ماشین آلات صنعت چوب، تولید برق بادی،نیروگاه الکترونیکی،ماشین آلات تصفیه آب، تجهیزات حفاری و کاربردهای فرمان.
