جزئیات محصول:
|
| مدل: | 9 اینچ | نسبت دنده: | 61:1 |
|---|---|---|---|
| بهره وری: | 40% | راننده: | موتور الکتریکی / موتور هیدرولیک / موتور سروو |
| تایپ کنید: | نصب شده به صورت عمودی | کاربرد: | سیستم ردیابی خورشیدی تک محوره |
| دقیق: | بالا | سرویس OEM: | در دسترس |
| برجسته کردن: | worm gear slew drive,slewing ring gear,slewing ring gear |
||

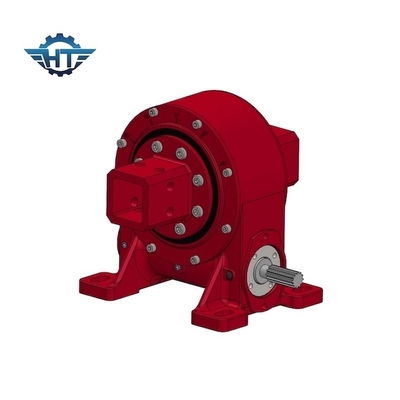

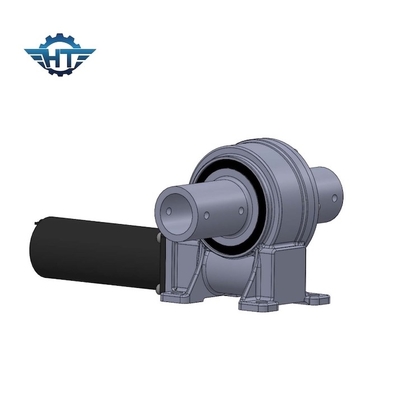

گیربکس VE9 Slew Drive برای سیستم ردیابی خورشیدی تک محور افقی مورب یا کج
توضیحات گیربکس Slew Drive
درایو چرخان دارای انواع مختلفی مانند نوع محصور، نوع محفظه باز، نوع عمودی، نوع دو محوره، نوع با دقت بالا، نوع محرک کرمی و غیره است. درایو چرخان بر اساس یاتاقان چرخشی با گشتاور لنگر کج قوی و عملکرد خود قفل استاتیک است.بسیاری از سطوح تماس دندان به طور خاص برای رانندگی بار بالا طراحی شده است.
| مدل: | VE9 | محل مبدا | چانگژو، چین |
| نام تجاری | HANGTUO | تایپ کنید | محصور شده است |
| مواد | 42CrMo، 50Mn | گشتاور خروجی | 4300 نیوتن متر |
| گشتاور لحظه کج شدن | 16 کیلو نیوتن متر | نگه داشتن گشتاور | 27 کیلو نیوتن متر |
| رتبه بندی محوری استاتیک | 60 KN | رتبه بندی شعاعی استاتیک | 130 KN |
| رتبه بندی محوری پویا | 30 KN | رتبه بندی شعاعی پویا | 65 KN |
| نسبت دنده | 37:1 | بهره وری | 40% |
جدول فنی VE Slewing Drive
| مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | آره | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | آره | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | آره | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | آره | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | آره | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | آره | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | آره | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | آره | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | آره | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | آره | 251 |
برنامه های کاربردی
ردیاب‌های خورشیدی، توربین‌های بادی، دیش‌های ماهواره‌ای و رادار، جرثقیل‌های کامیون، بالابرهای انسانی، تجهیزات تاسیساتی، اتصالات تجهیزات هیدرولیک، تجهیزات ابزار روغن، لاستیک‌ها، حفارها و بالابرهای خودرو.
پرسش و پاسخ
1. چگونه انتخاب کنیم؟
لطفا اندازه قطر، عرض، ولتاژ، توان و سرعت بی باری موتورهای مورد نیاز، متر مربع پنل/آینه خورشیدی، چیدمان آن پنل/آینه خورشیدی را مشخص کنید.
2. آیا می توانم نمونه برداری کنم تا کیفیت را آزمایش کنم و از قبل به بازار عرضه کنم؟
مطمئنا، از نمونه برداری برای آزمایش کیفیت و خدمات ما خوش آمدید.
3. هزینه کل نمونه ها چقدر است؟
کل هزینه نمونه = هزینه نمونه + حمل و نقل.
ما بهترین هزینه حمل و نقل را پس از انتخاب درایوهای چرخان مناسب به شما می دهیم.
4. چگونه نمونه ها را ارسال می کنید؟
با توجه به اینکه مقدار نمونه زیاد نیست، ما از نمونه های کشتی توسط EMS، TNT یا Fedex پشتیبانی می کنیم
5. حداقل مقدار سفارش شما چقدر است؟
1 مجموعه
6. زمان تحویل شما چقدر است؟
برای نمونه های استاندارد: 0 ~ 15 روز؛برای سفارشات دسته ای: ظرف 25 تا 40 روز.
