جزئیات محصول:
|
| مواد: | QT | مدل: | عمودی 9 اینچ |
|---|---|---|---|
| نسبت انتقال: | 61:1 | گشتاور خروجی نامی: | 13420 نیوتن متر |
| نگه داشتن گشتاور: | 55000 نیوتن متر | بهره وری: | 40% |
| رنگ: | RAL 9006 یا طبق درخواست | ظرفیت بار: | وظیفه ی سنگین |
| برجسته کردن: | worm gear slewing ring,worm gear motor,worm gear motor |
||

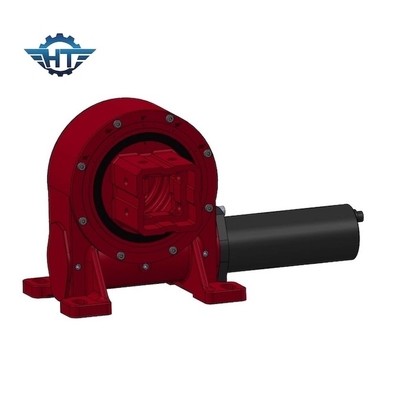

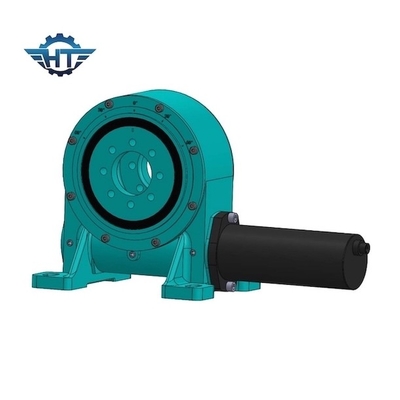

محفظه محصور درایو چرخ دنده کرم 9 اینچی در فضای باز برای سیستم ردیابی خورشیدی
توضیحات Worm Gear Drive
Changzhou Hangtuo Machinary Co., Ltd یک تولید کننده و صادر کننده حرفه ای یاتاقان های چرخان / حلقه چرخان / دایره چرخشی، درایوهای چرخان / درایو چرخشی است که عمدتا در ماشین آلات بندری، ماشین آلات معدن، ماشین آلات جوشکاری، وسایل نقلیه ساختمانی، وسایل نقلیه مدولار، تک استفاده می شود. یا سیستم های ردیابی خورشیدی دو محوره و سیستم های کوچک برق بادی و غیره.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
مزایای
1. لحظه واژگونی شدید
2. درایو کرم پوشاننده را اتخاذ کنید
3. تماس چند دندانه، ظرفیت بار بالا
4. عملکرد خود قفل
