جزئیات محصول:
|
| مدل: | SDE 7 | نسبت دنده: | 57:1 |
|---|---|---|---|
| زندگی: | ≥10000 ساعت | سر و صدا: | ≤60dB |
| دمای عملیاتی: | -40℃~+120℃ | منبع تغذیه: | AC/DC |

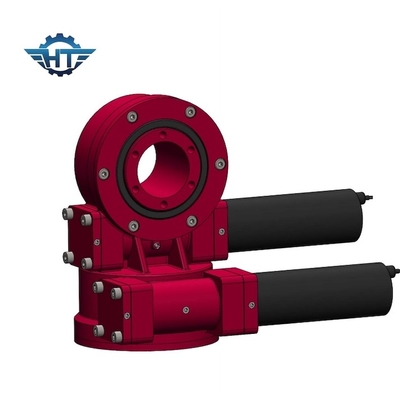

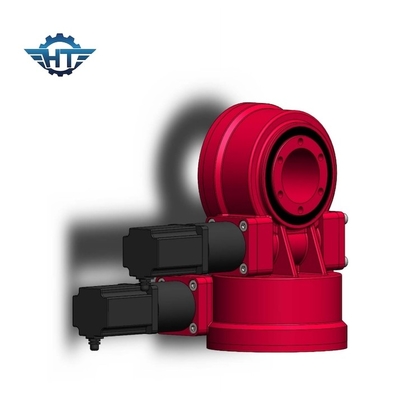

| نام محصول: | دو محور Slew Drive | سرعت: | 0.1-1.5 دور در دقیقه |
| برجسته کردن: | slew drive motor,worm gear slew drive,worm gear slew drive |
||
درایو چرخشی سری SDE ما عمدتاً برای سیستم های ردیابی خورشیدی PV، STP، CSP استفاده می شود.
انواع دیگر درایوهای چرخشی ما به طور گسترده برای کاربردهای ساختمانی استفاده می شود، مانند جرثقیل های کامیون، مانلیفت ها، میزهای گردان، ماشین آلات بندری، وسایل نقلیه مدولار، سیستم های برق باد کوچک و ارتباطات ماهواره ای، حمل و نقل بار سنگین، تجهیزات بازرسی پل، سکوی کار تلسکوپی، چرخاننده سبد. الزامات، جرثقیل قایق بادبانی، میکسر سیمان، بیل مکانیکی، و غیره.موتور هیدرولیک و موتور DC برای مطابقت با درایوهای چرخان.محصولات به سراسر جهان صادر شده است.
نمودار عملکرد درایو چرخشی مدل SDE
| مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | آره | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | آره | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | آره | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | آره | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | آره | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | آره | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | آره | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | آره | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | آره | 705 |
ویژگی های کلیدی
1. سیستم آماده برای نصب با چرخ دنده و کرم یکپارچه، آسان برای ادغام در برنامه های موجود
2. کاهش هزینه های نگهداری
3. بسته های فشرده برای تاسیسات صرفه جویی در فضا
4. موجود با فلنج برای تمام موتورهای الکتریکی استاندارد و موتورهای هیدرولیک
5. کرم رانده
6. درجه آب بندی IP66
7. ساخت و ساز مدولار اجازه می دهد تا تغییرات بسیار سریع
8-محفظه عمر طولانی که به طور کامل چرخ دنده را در بر می گیرد (مخزن چربی، محافظت در برابر آلودگی و تماس)
9. حداکثر ظرفیت بار در طراحی فشرده
دستورالعمل نصب - ترکیبی
1. نصب افقی و نصب عمودی.
2. درایوهای یدک کش تک sleiwng می توانند به سیستم های درایو چرخشی دو محوره دست یابند.
3. یک درایو چرخشی دو محوره می تواند به سیستم های درایو چرخان دو محوره دست یابد.
4. یک درایو چرخان با یک محرک خطی نیز می تواند به درایوهای چرخشی دو محوره دست یابد.
