جزئیات محصول:
|
| مدل: | SE14 | نسبت دنده: | 85:1 |
|---|---|---|---|
| بهره وری: | 40% | رنگ: | RAL 9006 یا طبق درخواست |
| کاربرد: | ردیاب های خورشیدی تک محوره و دو محوره | راننده: | موتور |
| ضمانتنامه: | 5 تا 10 سال | ویژگی: | زندگی طولانی |
| برجسته کردن: | ردیاب های خورشیدی با دقت بالا Slew Drive, SE14 Solar Trackers Slew Drive, 680 kN Solar Slew Drive,SE14 Solar Trackers Slew Drive,680 kN Solar Slew Drive |
||

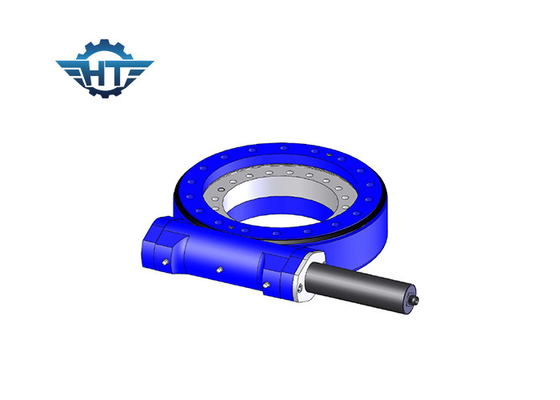

SE14 Gear Ratio 85 / 1 Slew Drive با دقت بالا برای ردیاب های خورشیدی تک محوره و دو محوره
توضیحات درایو با دقت بالا
درایو کرم چرخان شامل چرخ دنده کرم، شفت کرم، محفظه، یاتاقان، موتور و غیره است.موتور محرک شفت کرم، کرم و کرم و چرخ دنده برای افزایش گشتاور، پایدار و قابل اعتماد درگیر می شوند.درایو چرخشی قادر است بار محوری، بار شعاعی و ممان کج را تحمل کند.چرخش گردان یا قاب در آزیموت و ارتفاعی که توسط درایو چرخشی هدایت می شود.
جدول عملکرد SE14
|
مدل |
درایو کرم افقی 14 اینچی |
|
نسبت |
85:1 |
|
درجه IP |
IP66 |
|
گشتاور خروجی نامی |
44 کیلو نیوتن متر |
|
گشتاور کج |
135 کیلو نیوتن متر |
|
بار محوری |
680 کیلونیوتن |
|
بار شعاعی |
230 کیلونیوتن |
|
نگه داشتن گشتاور |
68 کیلو نیوتن متر |
|
بهره وری |
40% |
|
دقت، درستی |
≤0.1 درجه |
|
خود قفل شدن |
آره |
|
وزن |
62 کیلوگرم |
|
دمای کاری |
-30+120 ℃ |
پارامترهای عملکرد مدل VE
|
پارامترهای عملکرد مدل VE |
||||||||||||
|
مدل |
گشتاور خروجی نامی (نیوتن متر) |
گشتاور نگهداری (kN.m) |
گشتاور کج (kN.m) |
بار محوری (kN) |
بار شعاعی (kN) |
نسبت |
بهره وری |
دقت، درستی (درجه) |
IP |
دمای کاری (℃) |
خود قفل شدن |
وزن (کیلوگرم) |
|
3" |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40+80 |
آره |
12 کیلوگرم |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40+80 |
آره |
18 کیلوگرم |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤0.15 |
66 |
-40+80 |
آره |
32 کیلوگرم |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤0.15 |
66 |
-40+80 |
آره |
28 کیلوگرم |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40+80 |
آره |
52 کیلوگرم |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40+80 |
آره |
65 کیلوگرم |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40+80 |
آره |
88 کیلوگرم |
|
17" |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40+80 |
آره |
135 کیلوگرم |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40+80 |
آره |
192 کیلوگرم |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40+80 |
آره |
251 کیلوگرم |
کاربرد
کاربردهای معمولی شامل ردیابهای خورشیدی، توربین‌های بادی، دیش‌های ماهواره و رادار، جرثقیل‌های کامیون، بالابرهای انسانی، تجهیزات کاربردی، اتصالات تجهیزات هیدرولیک، تجهیزات ابزار روغن، کنترل‌کننده‌های لاستیک، حفارها و بالابرهای خودرو است.
بیش از 10 اندازه مختلف وجود دارد که از اندازه 3 تا 25 اینچ شروع می شود که در میان آنها می توان به 5، 7، 9، 12، 14، 17، 19 و 21 اشاره کرد. هر دو به طور گسترده استفاده می شوند. در سیستم های ردیابی خورشیدی (PV، CPV، HCPV و هلیواستات) و وسایل نقلیه معمولی، مانند بالابر، جرثقیل های کامیون، و همچنین وسایل نقلیه مدولار.
