جزئیات محصول:
|
| مواد: | QT | مدل: | SDE5 |
|---|---|---|---|
| نسبت دنده: | 37:1 | گشتاور خروجی نامی: | 800 نیوتن متر |
| نگه داشتن گشتاور: | 6000 نیوتن متر | گشتاور کج: | 9200 نیوتن متر |
| بهره وری: | 40% | رنگ استاندارد: | RAL 9006 |
| برجسته کردن: | worm gear slew drive,slewing ring gear,slewing ring gear |
||

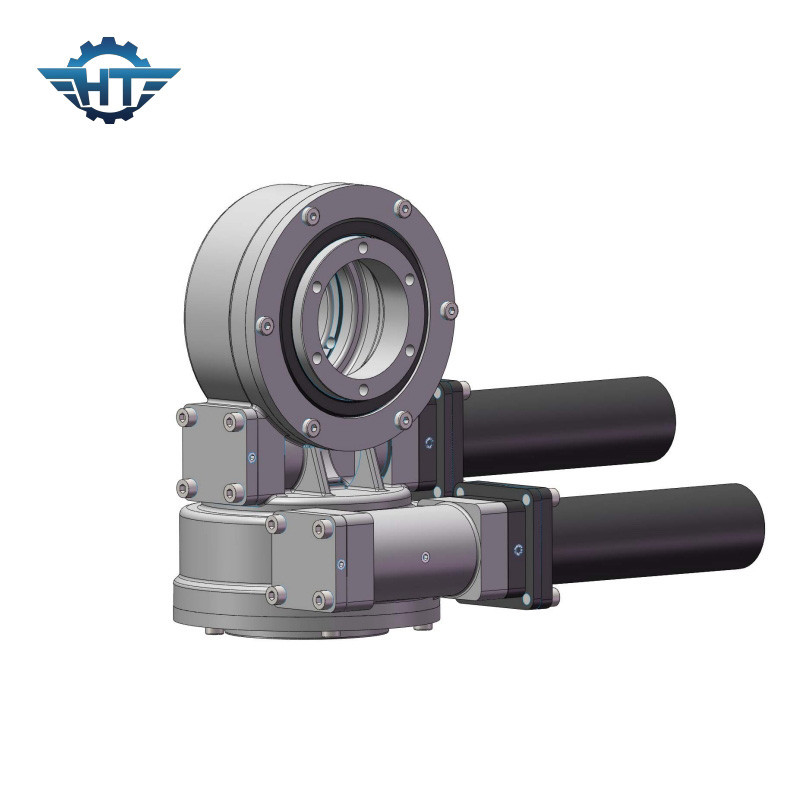

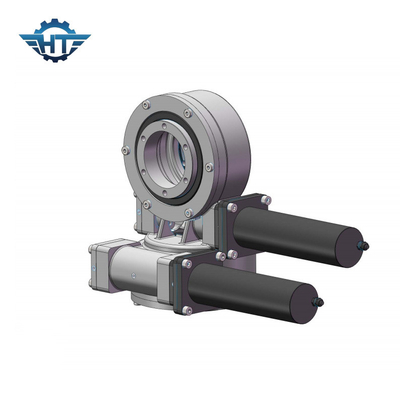

گیربکس SDE5 خود قفل دو محوره چرخشی با ردیاب های خورشیدی الکتریکی
توضیحات گیربکس چرخشی دو محوره
عملکرد درایوهای چرخشی از 6 کیلو نیوتن متر تا 220 کیلو نیوتن متر گشتاور نگهدارنده، 200 نیوتن متر تا 63 کیلو نیوتن متر گشتاور خروجی، 500 نیوتن متر تا 271 کیلو نیوتن متر ظرفیت بارگذاری ممان واژگونی، و نسبت های کاهش گیربکس 30:1 تا 156:60 متغیر است.نصب را می توان به صورت افقی، عمودی یا روی ترکیبی از چندین محور انجام داد.به درایوهای چرخشی سری VE توصیه می شود که درایوهای چرخان را با اشاره به کشش متصل به سمت بالا در کاربردهای خورشیدی برای محافظت بهتر نصب کنند.درایوهای چرخشی سری SE توصیه می شود که درایوهای چرخشی را به صورت وارونه بر روی محور آزیموت در کاربردهای خورشیدی برای محافظت بهتر و افزودن حفاظت برای محور ارتفاع نصب کنند.درایوهای چرخشی سری SDE در دو جهت نصب می شوند.
پارامترهای عملکرد درایو چرخشی مدل SDE
|
پارامترهای عملکرد مدل SDE |
||||||||||||
|
مدل |
گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) |
بار محوری (kN) |
بار شعاعی (kN) |
نسبت |
بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن |
وزن (کیلوگرم) |
|
3" |
600 |
1.5 |
5.8 |
10 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40+80 |
آره |
25 کیلوگرم |
|
5" |
800 |
6 |
9.2 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40+80 |
آره |
34 کیلوگرم |
|
7" |
2000 |
7.5 |
13.2 |
34 |
58 |
57:1 |
40% |
≤0.15 |
66 |
-40+80 |
آره |
56 کیلوگرم |
|
9" |
4300 |
16 |
27.2 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40+80 |
آره |
92 کیلوگرم |
|
12" |
5800 |
25 |
41 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40+80 |
آره |
160 کیلوگرم |
|
14" |
6750 |
48 |
45 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40+80 |
آره |
224 کیلوگرم |
|
17" |
9460 |
67 |
54 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40+80 |
آره |
320 کیلوگرم |
|
21" |
16000 |
89 |
65 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40+80 |
آره |
492 کیلوگرم |
|
25" |
21450 |
112 |
89 |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40+80 |
آره |
705 کیلوگرم |
مزایای
1. لحظه واژگونی قوی بر اساس حلقه چرخان
2. درایو کرم پوشاننده را اتخاذ کنید
3. برای استفاده از تماس چند دندانه بار بزرگتری را هدایت کنید
4. عملکرد بهتر خود قفل استاتیک
