جزئیات محصول:
|
| مدل: | 7 اینچ | نسبت دنده: | 57:1 |
|---|---|---|---|
| کاربرد: | سیستم ردیابی خورشید | راننده: | موتور 220VAC/380VAC/24VDC |
| ضمانتنامه: | 5 تا 10 سال | گواهینامه: | ISO9001، CE |
| نصب و راه اندازی: | عمودی | کرم: | کرم پاکت نامه |
| برجسته کردن: | worm drive gearbox,worm gear slewing ring,worm gear slewing ring |
||

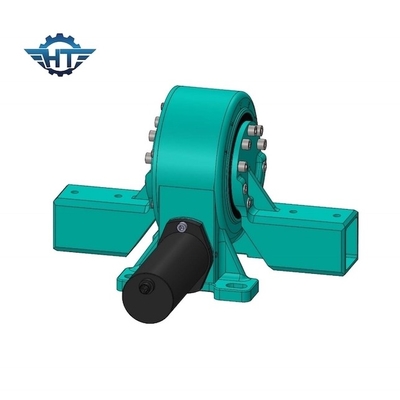

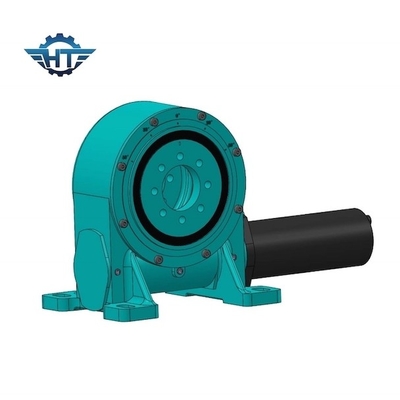

درایو چرخشی تک محوره با گشتاور بالا با موتور الکتریکی برای سیستم ردیابی خورشید
توضیحات درایو چرخشی تک محور
درایوهای چرخشی محصور SE در حال حاضر محبوب ترین نوع در بازار هستند که می توانند به حرکت نیرو در ماشین آلات مانند توربین های بادی، تجهیزات نظامی، حفارها و همچنین در انرژی های پاک مانند ردیاب های خورشیدی، نیروگاه های خورشیدی هماهنگ کمک کنند. همچنین در زمینه های دیگر مانند تجهیزات پزشکی، جنگلداری، مدیریت پسماند و موقعیت یابی صنعتی کاربرد دارد.محفظه به طور کامل تمام اجزای محرک مانند چرخ دنده حلزونی دوتایی، چرخ دنده سیاره ای و یاتاقان صفحه گردان را در خود جای داده است تا از محافظت کامل در برابر عناصر برخوردار باشند.درایو محصور شده نیز مفید است اگر در داخل آن نصب کنید تا قطعات را در حرکت مشاهده نکنید تا از آسیب رساندن به کارگران سایت جلوگیری کنید.
درایوهای چرخشی SE برای کارهایی که هم به نگهداشتن بار و هم به گشتاور چرخشی از یک گیربکس نیاز دارند ایده آل هستند.این جعبه کاملا محصور شده با فناوری کرم ساعت شنی ثبت شده Hangtuo، یا درایوهای مخروطی و چرخ دنده های کرمی دوتایی در صورت لزوم، برای حداکثر نگه داشتن بار و کارایی ارائه می شود.هر اندازه برای عملکرد قابل اعتماد به شدت آزمایش شده است. انواع از 1 اینچ تا 25 اینچ متغیر است که 1.8kNm تا 89kNm گشتاور نگهدارنده، 0.3Nm تا 21kNm گشتاور خروجی، 1kNm تا 346kNm ظرفیت کاهش بار لنگر واژگونی، و ضریب دنده تولید می کند. از 31:1 تا 150:1.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
نصب و راه اندازی
نصب عمودی
توصیه می شود برای محافظت بهتر، درایوهای چرخان را با توجه به کشش به سمت بالا در کاربردهای خورشیدی نصب کنید.
برای سایر کاربردها، جهت نصب باید بر اساس ارزیابی سطح حفاظت باشد و برای حفاظت بهتر بهتر است.
نصب افقی
توصیه می شود برای حفاظت بهتر درایوهای چرخشی بر روی محور آزیموت به صورت وارونه نصب شوند تا حفاظت بهتری داشته باشند و برای محور ارتفاعی محافظت کنند.
برای سایر کاربردها، جهت نصب باید بر اساس ارزیابی سطح حفاظت باشد و برای حفاظت بهتر بهتر است.
