جزئیات محصول:
|
| مدل: | عمودی 9 اینچ | نسبت دنده: | 61:1 |
|---|---|---|---|
| کاربرد: | سیستم ردیابی خورشیدی | محل منبع: | چانگژو، چین |
| موتور: | 24VDC | گواهینامه: | ISO9001، CE |
| نصب و راه اندازی: | عمودی | نگهداری: | 1 سال |
| رنگ: | همان طور که درخواست شد | ||
| برجسته کردن: | worm gear slewing ring,worm gear motor,worm gear motor |
||

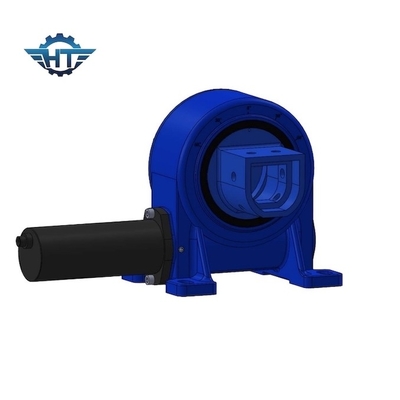

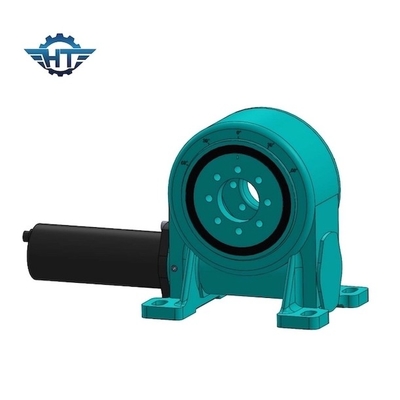

محفظه بسته IP66 کرم چرخ دنده با موتورهای 24 ولت DC برای سیستم ردیابی خورشیدی
Worm Gear Slew Drive توضیحات
درایو چرخ دنده حلزونی یک سری جدید از محصولات چرخان است که به عنوان کاهنده چرخشی نیز نامیده می شود.از کرم، چرخ دنده، محفظه، آداپتور موتور، کلاهک انتهایی و سایر اجزا تشکیل شده است.با استفاده از کرم پوششی به عنوان جزء اصلی آن، درایوهای چرخان دارای نیروی محوری بالا، نیروی شعاعی و گشتاور کج به طور همزمان و همچنین واکنش بهتری هستند.در مقایسه با درایو چرخشی معمولی، درایو چرخ دنده حلزونی دارای مزایای عملکرد محافظتی بهتر، گشتاور انتقال عالی، مقاومت در برابر ضربه بهتر و عمر کاری طولانی است.
چرخاندن چرخ دنده کرم به طور گسترده ای در بخش های نسبتاً دوار ماشین آلات و زمینه انرژی خورشیدی مانند سیستم ردیابی خورشیدی، شاسی چرخشی ماشین آلات کاری هوایی، جرثقیل کامیون، مته سنگ، دستگاه حفاری، دستگاه چوب گرفتن، دستگاه قالب گیری کد استفاده می شود.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
مزایای
1. طراحی شده برای عمر طولانی و مناسب برای کار در شرایط محیطی سخت.
2. کرم پاکتی را بپذیرید
3. اندازه های مختلف در دسترس، از جمله سفارشی.
4. نصب آسان و ضمانت محصول.
5. پشتیبانی فنی تمام عمر
