جزئیات محصول:
|
| مدل: | 5 اینچ | نسبت دنده: | 37:1 |
|---|---|---|---|
| کاربرد: | سیستم ردیابی خورشیدی مورب | محل منبع: | چانگژو، چین |
| راننده: | موتورهای الکتریکی | گواهینامه: | ISO9001، CE |
| نصب و راه اندازی: | عمودی | نگهداری: | رایگان |
| رنگ: | همان طور که درخواست شد | عکس العمل: | 0.1 درجه |
| برجسته کردن: | worm drive gearbox,worm gear motor,worm gear motor |
||

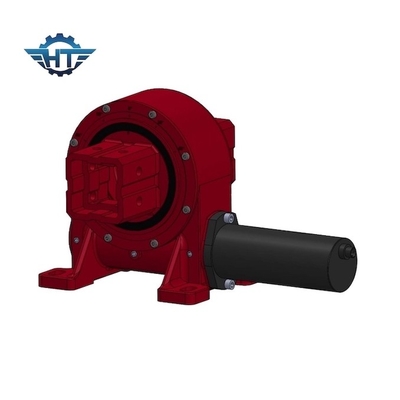

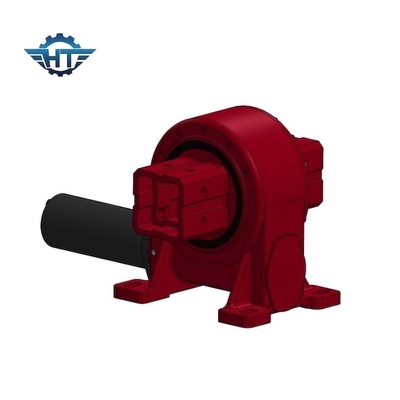

گیربکس کرمی کوچک نصب شده افقی برای سیستم ردیابی خورشیدی کج و مایل
توضیحات گیربکس کرم درایو کوچک
Slewing Drive چیست؟
درایو چرخان (یا به اختصار slew drive) یک سیستم کامل و آماده برای نصب است که از یک حلقه چرخان توپ یا غلتکی (برینگ)، کرم و محفظه کاملاً بسته تشکیل شده است.می توان آن را با گیربکس های سیاره ای هیدرولیک یا الکتریکی با درجه IP قابل انتخاب بر اساس کاربردهای مختلف و تقاضای مشتریان سفارشی کرد.
دارای ویژگی های حفاظت در برابر خوردگی، بار بالا و دقت بالا است.
چرخاندن چرخ دنده کرم به طور گسترده ای در بخش های نسبتاً دوار ماشین آلات و زمینه انرژی خورشیدی مانند سیستم ردیابی خورشیدی، شاسی چرخشی ماشین آلات کاری هوایی، جرثقیل کامیون، مته سنگ، دستگاه حفاری، دستگاه چوب گرفتن، دستگاه قالب گیری کد استفاده می شود.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
ویژگی های کلیدی
1. زاویه و دامنه چرخش نامحدود
2. کارآمدترین انتقال قدرت و گشتاور بالا را فراهم کنید
3. محفظه کاملاً بسته و مهر و موم شده در برابر محیط های خشن مقاومت می کند و ایمنی را افزایش می دهد
