جزئیات محصول:
|
| مدل: | VE9 | نسبت دنده: | 61:1 |
|---|---|---|---|
| کاربرد: | انرژی خورشیدی | محل منبع: | چانگژو، چین |
| راننده: | موتور دنده سیاره ای 24 VDC | گواهینامه: | ISO9001، CE |
| نصب و راه اندازی: | عمودی | نگهداری: | رایگان |
| رنگ: | درخواست شده است | عکس العمل: | کمتر از 0.1 درجه |
| برجسته کردن: | worm drive gearbox,worm gear motor,worm gear motor |
||

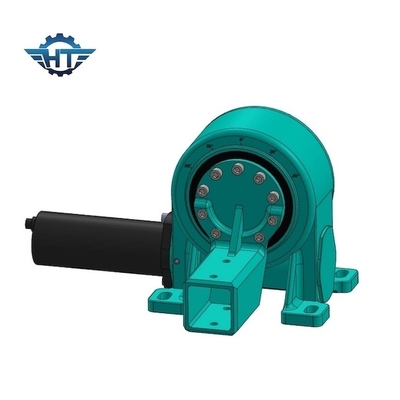

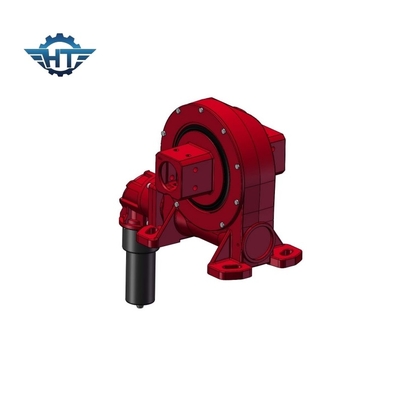

حلقه چرخان خانه محصور جعبه دنده VE9 Slew Drive برای سیستم ردیابی خورشیدی تک محوره
گیربکس VE9 Slew Drive شرح
1. برای جلوگیری از نشت روغن به طور موثر از مهر و موم روغن اسکلت استفاده کنید
2. ابعاد نصب طراحی شده می تواند با بسیاری از برنامه ها مطابقت داشته باشد.
3. تعمیر و نگهداری آسان
4. ساختار چرخ دنده کرمی را که دارای چسبندگی قوی و گشتاور حرکتی است بپذیرید
5. توقف سخت در داخل در صورت اختلال در عملکرد سیستم کنترل نرم افزار
پارامترهای درایوهای چرخشی VE
| مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | آره | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | آره | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | آره | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | آره | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | آره | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | آره | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | آره | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | آره | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | آره | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | آره | 251 |
امکانات
1. چرخش 360 درجه
2. اتصال یک موتور محرک از سمت چپ یا راست
3. در حین نصب، نیازی به تنظیم فاصله چرخ دنده نیست.این قبلاً توسط تولید کننده قبل از کارخانه تنظیم شده است
4. گریس قبل از کارخانه پر شده بود
4. نصب ساده و نگهداری کم
5. استفاده منطقی از فضا
6. دنده خود قفل است.بنابراین ترمز لازم نیست
7. روش آسان و روان شروع و توقف
8. گشتاور پشتیبان بالا، مناسب برای نصب عمودی
برنامه های کاربردی
درایوهای کرم در بسیاری از ماشین‌ها و تجهیزات، در کاربردهای مختلف و شرایط عملیاتی مختلف مانند: سکوهای ساخت و مونتاژ، قرار دادن کابین خلبان در ماشین‌آلات جنگلی، تجهیزات جابجایی مواد، موقعیت‌یابی سیستم‌های خورشیدی، کنترل روسازه‌ها و کاربردهای عملیاتی ثابت شده‌اند. ماشین آلات ساختمانی، جرثقیل های صنعتی و غیره.
