جزئیات محصول:
|
| مدل: | VE8 اینچ | نسبت دنده: | 50:1 |
|---|---|---|---|
| کاربرد: | سیستم ردیابی خورشیدی گیربکس سیاره ای | محل منبع: | چانگژو، چین |
| موتور: | موتور سیاره ای 24 VDC | گواهینامه: | ISO9001، CE |
| نصب و راه اندازی: | افقی | نگهداری: | رایگان |
| رنگ: | همان طور که درخواست شد | عکس العمل: | کمتر از 0.1 درجه |
| برجسته کردن: | worm drive gearbox,worm gear motor,worm gear motor |
||

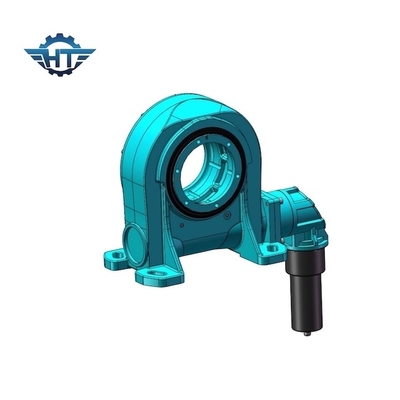

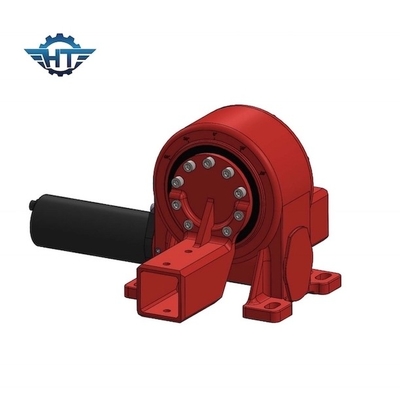

سیستم ردیابی خورشیدی گیربکس سیاره ای دارای گواهینامه CE Worm Gear Slew Drive
Worm Gear Slew Drive توضیحات
1. این سری از محصولات به طور گسترده در قطعات تراشکاری در ماشین آلات ساختمانی و صنایع انرژی خورشیدی استفاده می شود.
2. محرک های آزیموت/ارتفاع سیستم های ردیابی خورشیدی
3. چرخش میزهای گردان یا جرثقیل ها در انواع ماشین آلات ساختمانی
4. قطعات دوار تجهیزات صنعتی مانند پوزیشنرهای جوشکاری
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
مزایای
1. لحظه واژگونی قوی بر اساس حلقه چرخان
2. درایو کرم پوشاننده را اتخاذ کنید
3. برای استفاده از تماس چند دندانه بار بزرگتری را هدایت کنید
4. عملکرد بهتر خود قفل استاتیک
