جزئیات محصول:
|
| تایپ کنید: | Slewing Drive | مواد: | QT |
|---|---|---|---|
| کاربرد: | سیستم انرژی خورشیدی | ضمانتنامه: | 10 سال |
| رنگ: | مشتری مورد نیاز است | اندازه: | 3 اینچ - 25 اینچ |
| موتور: | 24 ولت | ویژگی: | زندگی طولانی |
| برجسته کردن: | درایو کشنده خورشیدی ردیابی کرم پاکت,گیربکس گیربکس کرمی 3 اینچی,درایو خورشیدی ردیاب کرم خود قفل |
||

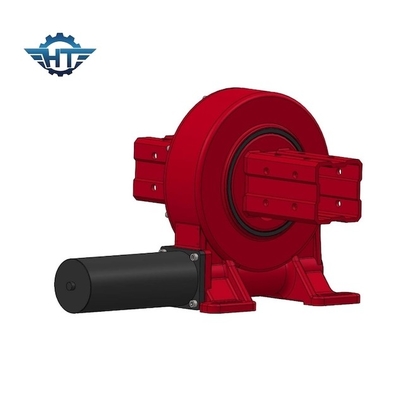

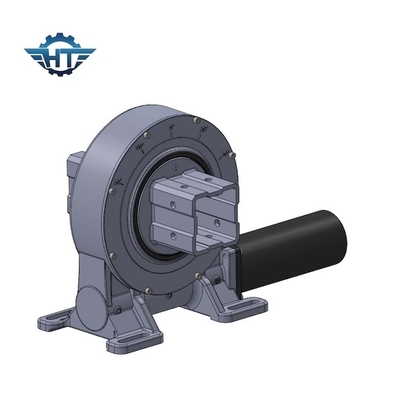

جعبه دنده کرمی پاکت دار با موتور چرخ دنده سیاره ای 12VDC برای سیستم ردیابی خورشیدی
توضیحات گیربکس Slew Drive
سیستم تولید برق حرارتی خورشیدی از نوع فرورفتگی، سیستم تولید انرژی حرارتی خورشیدی آینه سهموی فرورفتگی نامیده می شود.کلکتورهای متمرکز سهموی از نوع فرورفتگی به صورت سری و موازی چیده شده اند، محیط کار را گرم می کنند، بخار با دمای بالا تولید می کنند و مجموعه ژنراتور توربین بخار را برای تولید برق هدایت می کنند.
تولید برق حرارتی خورشیدی از طریق آینه های سهموی خورشیدی برای تولید انرژی حرارتی خورشیدی استفاده می کند.این یک کلکتور متمرکز سهموی چند کاناله است که به صورت سری و موازی مرتب شده است، به طوری که می تواند گرمای دمای بالاتر را جمع آوری کند، سیال کار را برای تولید بخار گرم کند و ژنراتور توربین بخار را برای تولید برق به حرکت درآورد.تولید برق حرارتی خورشیدی از طریق زمین عمدتاً از چهار بخش تشکیل شده است: میدان آینه، سیستم تبادل حرارت، دستگاه ذخیره گرما و دستگاه تولید برق توربین بخار.
درایوهای چرخشی برای اینکه آینه همیشه به سمت خورشید حرکت کند تا گرما را جمع کند، مورد نیاز است.
پارامترهای عملکرد درایو عمودی
| مدل | نسبت | گشتاور خروجی نامی | گشتاور کج | بار محوری | بار شعاعی | نگه داشتن گشتاور | بهره وری | دقت، درستی | خود قفل شدن | وزن |
| نیوتن متر | نیوتن متر | kN | kN | نیوتن متر | درجه | آره | کیلوگرم | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | آره | 13 کیلوگرم |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | آره | 18 کیلوگرم |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | آره | 28 کیلوگرم |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | آره | 35 کیلوگرم |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | آره | 51 کیلوگرم |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | آره | 61 کیلوگرم |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | آره | 78 کیلوگرم |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | آره | 105 کیلوگرم |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | آره | 185 کیلوگرم |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | آره | 244 کیلوگرم |
امکانات
1. از 0 تا 180 درجه بچرخانید
2. یک موتور محرک را در سمت چپ یا راست وصل کنید
3. گریس قبل از کارخانه پر شده است
4. نصب ساده
5. تعمیر و نگهداری کم
6. دنده خود قفل است.بنابراین ترمز لازم نیست
7. گشتاور پشتیبان بالا، مناسب برای نصب عمودی
خدمات سفارشی
1. طراحی ویژه بر اساس برنامه ها و پروژه های مختلف
2. انواع مختلفی از موتورها مانند موتورهای هیدرولیک، موتورهای پله ای، موتورهای الکتریکی و غیره قابل تطبیق هستند.
3. رنگ های مختلف بر اساس کد RAL موجود است.رنگ استاندارد ما RAL 9006 است.
