جزئیات محصول:
|
| مدل: | VE5 | نسبت دنده: | 37:1 |
|---|---|---|---|
| کاربرد: | ردیاب های خورشیدی | محل منبع: | چانگژو، چین |
| راننده: | موتور دنده سیاره ای | گواهینامه ها: | ISO9001، CE |
| نصب و راه اندازی: | عمودی افقی | نگهداری: | رایگان |
| رنگ: | همان طور که درخواست شد | عکس العمل: | 0.15 درجه |
| برجسته کردن: | درایو چرخاننده عمودی موتور با سرعت پایین,درایو چرخاننده موتور ISO9001,درایو چرخشی الکتریکی ISO9001 |
||

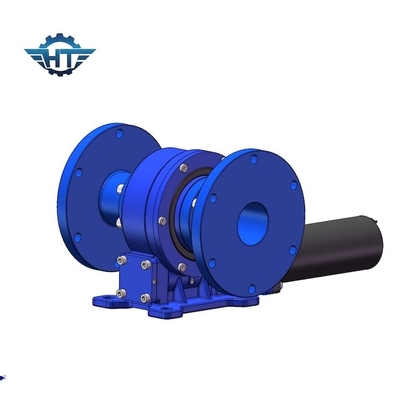

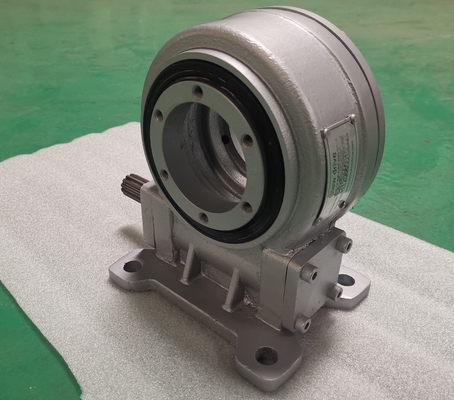

درایو چرخشی عمودی کم سرعت، IP66 5 اینچ برای سیستم نصب روی زمین کوچک
توضیحات درایو چرخشی کم سرعت
کاهنده چرخشی می تواند نیروی محوری زیاد، نیروی شعاعی و لنگر انحرافی را تحمل کند و می تواند صفحه گردان یا براکت را به سمت چرخش افقی و در زوایای گام سوق دهد.استفاده از چرخ دنده حلزونی برای دستیابی به کاهش سرعت.این کرم که توسط موتور هدایت می شود، حلقه بیرونی یاتاقان چرخان را به چرخش در می آورد، حلقه بیرونی گشتاور را از فلنج خارج می کند و حلقه داخلی یاتاقان چرخان در پایه ثابت می شود.در طراحی ساختاری براکت‌های ردیابی خورشیدی، هدایت سیستم تولید برق برای ردیابی بازده تولید انرژی خورشیدی، و ماشین‌آلات ساختمانی که دو جسم نسبتاً در حال چرخش را برای چرخش 360 درجه به میل خود هدایت می‌کنند، استفاده می‌شود.
| مدل | VE5 | محل مبدا | چانگژو، چین |
| نام تجاری | HT | تایپ کنید | محصور شده است |
| مواد | 42CrMo، 50Mn | گشتاور خروجی | 600 نیوتن متر |
| گشتاور لحظه کج شدن | 5 کیلو نیوتن متر | نگه داشتن گشتاور | 9.2 کیلو نیوتن متر |
| رتبه بندی محوری استاتیک | 16 KN | رتبه بندی شعاعی استاتیک | 27 KN |
| رتبه بندی محوری پویا | 8 KN | رتبه بندی شعاعی پویا | 14 KN |
| نسبت دنده | 37:1 | بهره وری | 40% |
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
برنامه های کاربردی
سیستم ردیاب خورشیدی
به عنوان یک انرژی پاک و تجدیدپذیر، انرژی خورشیدی بیش از پیش مورد استفاده قرار گرفته است، به ویژه فناوری ردیابی تولید برق فتوولتائیک یک فناوری نوظهور استفاده از انرژی خورشیدی است که به دنبال فناوری تولید برق معمولی فتوولتائیک است.
سیستم ردیابی خورشیدی می تواند پانل های فتوولتائیک را تا حد امکان رو به خورشید نگه دارد، تولید برق ماژول های فتوولتائیک خورشیدی را افزایش دهد، به طور موثر هزینه سرمایه گذاری سیستم تولید برق فتوولتائیک را کاهش دهد و نرخ بهره برداری از ماژول های فتوولتائیک خورشیدی را بهبود بخشد.ساختار انتقال مورد استفاده برای اتصال تجهیزات برق و پانل فتوولتائیک در سیستم فتوولتائیک سنتی دارای معایب ساختار پیچیده و هزینه بالا است.
