جزئیات محصول:
|
| مدل: | سری VE | نسبت دنده: | 31:1 ~ 150:1 |
|---|---|---|---|
| کاربرد: | انرژی های تجدید پذیر خورشیدی | محل منبع: | چانگژو، چین |
| موتور: | موتور الکتریکی / موتور هیدرولیک / موتور سروو | گواهینامه: | ISO9001، CE |
| نصب و راه اندازی: | عمودی | نگهداری: | رایگان |
| رنگ: | همان طور که درخواست شد | عکس العمل: | کمتر از 0.1 درجه |
| برجسته کردن: | worm gear slewing ring,worm gear motor,worm gear motor |
||

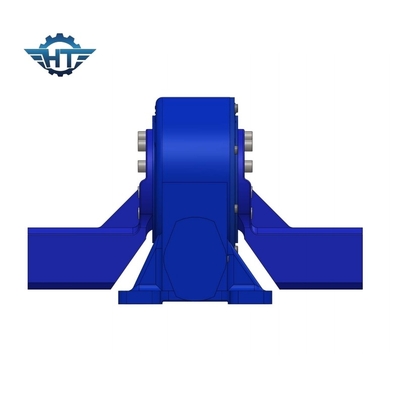

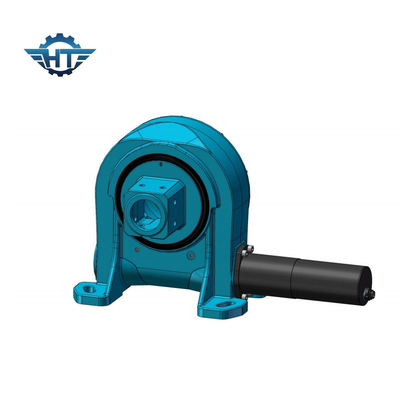

درایو چرخ دنده کرم تک محور نصب شده عمودی برای انرژی های تجدیدپذیر خورشیدی
Worm Gear Slew Driveشرح
درایوهای چرخان ما در اندازه های مختلف مدل از 1 اینچ تا 25 اینچ عرضه می شوند، محدوده عملکرد از 0.3 تا 21 کیلو نیوتن متر است.ما همچنین درایوهای چرخشی با واکنش های مختلف داریم.درایوها برای کاربردهایی که به نگهداشت بار و گشتاور چرخشی از یک جعبه دنده نیاز دارند، مناسب هستند.آنها همچنین می توانند با محورهای دوگانه چرخش، (محورهای چرخش همزمان) یا با درایوهای دوگانه در یک محور ساخته شوند، (دو رشته کرمی که چرخ دنده حلقه ای مشابه را در یک محور حرکت می دهند) و می توانند به صورت عمودی، افقی یا نصب شوند. هر دو.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
برنامه های کاربردی
کاهنده درایو چرخشی را می توان در مواردی که نیاز به چرخش کامل دایره و نیاز به سرعت کم دارند استفاده کرد.هنگامی که برای دستیابی به انتقال قدرت گشتاور بیشتر، انتقال حرکت با دقت بالاتر، یا انتخاب مکانیزمی با ساختار بدنه فشرده و الزامات یکپارچگی بالاتر ضروری است، درایو چرخشی راه حل خوبی است.
