جزئیات محصول:
|
| مدل: | 7 اینچ | نسبت دنده: | 51:1 |
|---|---|---|---|
| کاربرد: | آنتن ماهواره | محل منبع: | چانگژو، چین |
| راننده: | موتور هیدرولیک / سروو موتور | نصب و راه اندازی: | عمودی |
| رنگ: | همان طور که درخواست شد | عکس العمل: | کمتر از 0.1 درجه |
| برجسته کردن: | worm gear slewing ring,worm gear motor,worm gear motor |
||

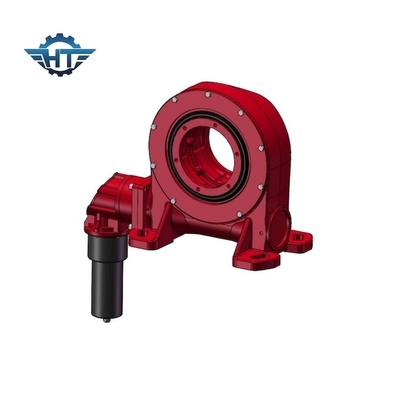

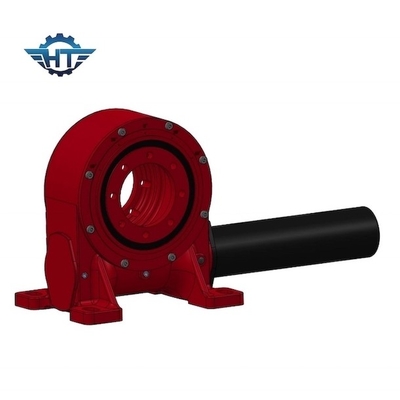

گیربکس Worm Gear Slew Drive سایز بزرگ برای آنتن ماهواره ای با دقت بالا
Worm Gear Slew Drive توضیحات
درایو چرخ دنده حلزونی SE14 برای آنتن ماهواره
توضیحات محصول
اسلو درایو: SE14
ابعاد: 900*620*140 میلی متر
وزن: 62 کیلوگرم
مدت پرداخت: FOB شانگهای
زمان تحویل: 10-15 روز
مواد: 50Mn، 42CrMo
پارامترهای درایوهای چرخشی VE
| مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | آره | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | آره | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | آره | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | آره | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | آره | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | آره | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | آره | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | آره | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | آره | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | آره | 251 |
کاربرد
درایو چرخان SE14 ما با فناوری کرم ساعت شنی برای حداکثر گشتاور دنده و نرم ترین چرخش نیرو می گیرد.کاربردهای معمولی slew drive شامل صنایع خورشیدی، جرثقیل های کامیون، بالابرهای انسانی و تجهیزات کاربردی، اتصالات هیدرولیک، تجهیزات ابزار روغن، جرثقیل های دریایی، کنترل کننده های لاستیک، حفارها و بالابرهای خودرو است، اما درایوهای کشنده در بسیاری از کاربردهای دیگر که نیاز به نگهداری بار دارند استفاده می شود. و قابلیت چرخشما مدل های slew drive مختلف با ظرفیت بار لحظه ای متفاوت را ارائه می دهیم.درایوهای چرخشی استاندارد با یک محفظه باز و شفت کرم ساعت شنی خود قفل شونده مجهز شده اند.هنگامی که ورودی منبع تغذیه به حالت خنثی باز می گردد، شفت کرم بار را بدون نیاز به هیچ وسیله ترمز خارجی در موقعیت خود قفل می کند.
چرخ دنده می تواند با چرخ دنده حلزونی، چرخ دنده خار، چرخ دنده مخروطی باشد.و همچنین برای حلقه چرخان داخلی، می تواند حلقه چرخان توپ تک ردیفی باشد و همچنین می تواند حلقه چرخان توپ دو ردیفه باشد.یکی با دو ردیف می تواند بار بسیار بیشتری را تحمل کند.بسته به درخواست شما می تواند انتخاب شود.
