جزئیات محصول:
|
| مواد: | 50Mn، 42CrMo | ضمانتنامه: | 10 سال |
|---|---|---|---|
| کاربرد: | ردیاب های خورشیدی شیب دار تک محوره | چرخش محور: | تک محور |
| سرویس: | طراحی OEM | بسته بندی: | تخته سه لا |
| موتور: | موتور الکتریکی | سایت نصب: | پشت بام و میدان |
| برجسته کردن: | worm gear slew drive,slewing ring gear,slewing ring gear |
||

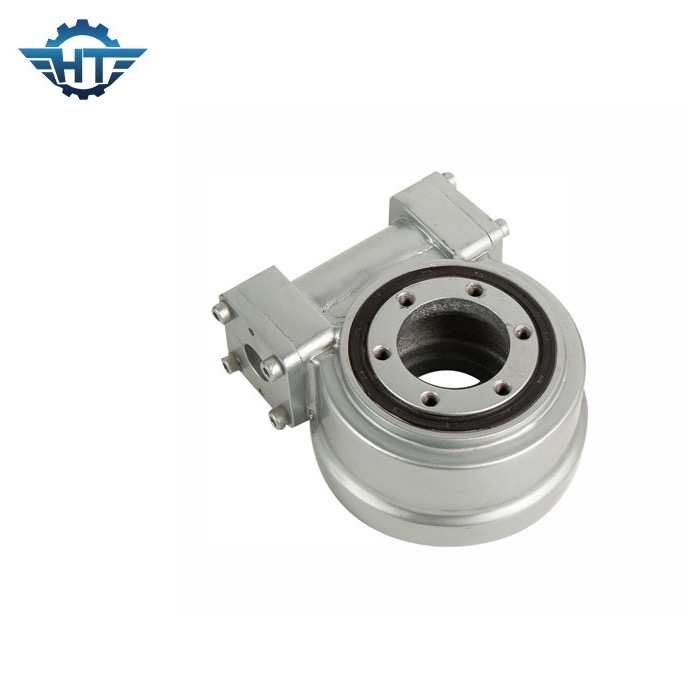

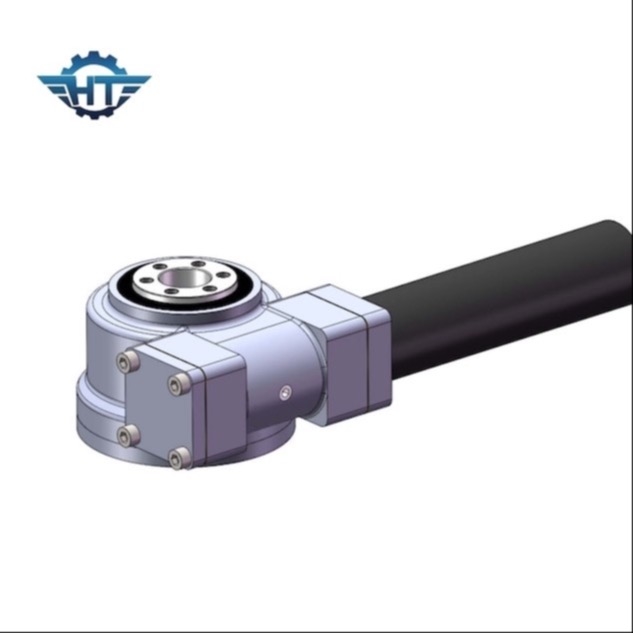

گیربکس حرکتی افقی برای ردیاب های خورشیدی شیبدار تک محور
توضیحات گیربکس Slew Drive
درایو SE slew انتخاب خوبی است زمانی که پروژه در شرایط کاری سخت وحشی و ضد خوردگی باشد.این با چرخ دنده دندانه ای منحنی طراحی شده است، گشتاور خروجی را با اجرای نرم یک ضد طوفان شن برتر، استفاده میدانی افزایش می دهد.درایو چرخشی Hangtuo عمدتا از یک یاتاقان چرخان، یک چرخ دنده حلزونی، محفظه و یک موتور هیدرولیک یا الکتریکی تشکیل شده است.شرکت با Hangtuo به معنای تماس مستقیم با متخصصان فنی با تجربه، مشاوره خوب و توافقات راضی است.تغییرات متناسب با خواسته های مشتریان را می توان به سرعت و با اطمینان انجام داد.مهم نیست که آداپتور متفاوتی برای اتصال موتور دنده، شفت بلند و فرآیند رنگ آمیزی یا رنگ های جایگزین می خواهید.اسناد خوب مانند نقشه های سه بعدی، توسعه حرفه ای و آزمایش یک نمونه اولیه.
پارامترهای عملکرد سری SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل |
خروجی رتبه بندی شده گشتاور (Nm) |
کج کردن گشتاور (Nm) |
برگزاری گشتاور (Nm) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود- قفل کردن |
وزن (کیلوگرم) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 204 |
برنامه های کاربردی
درایوهای چرخان را می توان به طور گسترده برای سیستم ردیابی خورشیدی، CPV، CSP، HCPV، توربین بادی و بشقاب آنتن ماهواره استفاده کرد.این محصولات برای عمر طولانی طراحی شده اند و در شرایط سخت محیطی کار می کنند.
مزایای ما
زمان واکنش سریع
تجربه طولانی مدت در کنترل هوشمند فرآیند برای تولید انبوه و همچنین در توسعه محصول مشتری مدار.
مزیت محصول
درایو چرخان (نوع محصور، نوع عمودی، نوع دو محور، نوع دقیق) درایو چرخاندن کرم ساعت شنی مبتنی بر یاتاقان چرخشی با گشتاور لنگر کج قوی و عملکرد خود قفل ثابت است.سطح تماس زیادی با دندان مخصوصاً برای رانندگی بار زیاد طراحی شده است.
کیفیت پایدار
نقاط بازرسی کیفیت بحرانی را تنظیم کنید، در مجموع 9 موقعیت از طریق کارخانه.ما نقاط بازرسی کیفیت حیاتی را تنظیم می کنیم، دستورالعمل های بازرسی کیفیت را برای کنترل دقیق در فرآیند کلیدی ایجاد می کنیم.ما از کالیبراسیون گیج با دقت بالا و اندازه گیری استفاده می کنیم.
آزمایش کردن
دستگاه اندازه گیری پیشرفته
اندازه گیری باید کالیبره شود، بررسی شود و فقط می توان از سنج واجد شرایط استفاده کرد.
