جزئیات محصول:
|
| مدل: | 5 اینچ | نسبت دنده: | 51:1 |
|---|---|---|---|
| کاربرد: | ردیاب های خورشیدی | محل منبع: | چانگژو، چین |
| راننده: | گیربکس سیاره ای | نصب و راه اندازی: | عمودی |
| رنگ: | همان طور که درخواست شد | عکس العمل: | 0.1 درجه |
| برجسته کردن: | worm gear slewing ring,worm gear motor,worm gear motor |
||

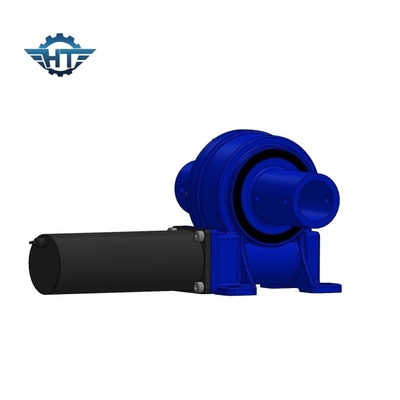

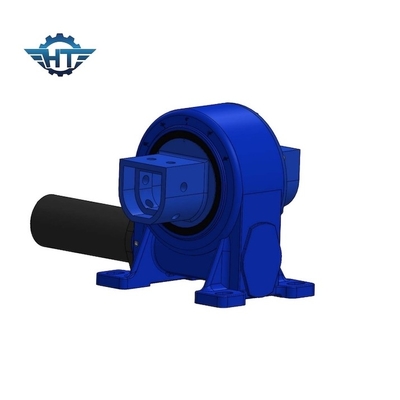

VE5 مدل افقی نصب کرم Gear Slew Drive با 24V DC موتورهای برش شده Gear برای ردیاب های خورشیدی
توضیحات VE5 Slew Drive
با توجه به نسبت چرخ دنده بالا و تماس سطح بزرگ بین کرم و چرخ دنده کرم، مقادیر بسیار بالا از گشتاور می تواند توسط درایوهای بسیار کوچک انتقال داده شود که به معنای بیشترین تراکم قدرت است.درایو های سوئیچ که توسط کرم های چرخدار هدایت می شوند می توانند در کاربردهایی استفاده شوند که نیاز به سرعت کم و چرخش بزرگ دارند مانند ردیاب های خورشیدی، نیروگاه های انرژی حرارتی متمرکز.هنگامی که در برنامه های گردش مداوم با سرعت چرخش بالا استفاده می شود به دلیل وظیفه بالاتر که باعث گرم شدن بیش از حد در داخل درایو و عدم عملکرد می شود مجاز نیست.
پارامترهای عملکرد مدل VE
| مدل | تورک خروجی نامی (N.m) | چرخش ثابت (kN.m) | چرخش خم (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | کارایی |
دقت (درجه) |
IP | Tep کار ((°C) | خود قفل | وزن (کیلوگرم) |
| 3 سانتی متر | 806 | 9 | 5 | 22 | 15 | 31:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | ۶۵ کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
اطلاعات اضافی
| حداقل مقدار سفارش | 5 واحد، سفارش نمونه در دسترس است |
| بندر | بندر دریایی چین نینگبو/شانگهای |
| شرایط پرداخت | L/C، D/A، D/P، T/T، Western Union، MoneyGram |
| زمان تحویل | زمان تحویل 20 تا 40 روز |
| جزئیات بسته بندی | جعبه چوبی بدون دود کردن |
