جزئیات محصول:
|
| مدل: | 7 اینچ | نسبت دنده: | 57:1 |
|---|---|---|---|
| کاربرد: | حرارتی سهموی | محل منبع: | چانگژو، چین |
| راننده: | موتور پله ای | نصب و راه اندازی: | عمودی |
| رنگ: | همان طور که درخواست شد | عکس العمل: | کمتر از 0.03 درجه |
| برجسته کردن: | worm drive gearbox,worm gear motor,worm gear motor |
||

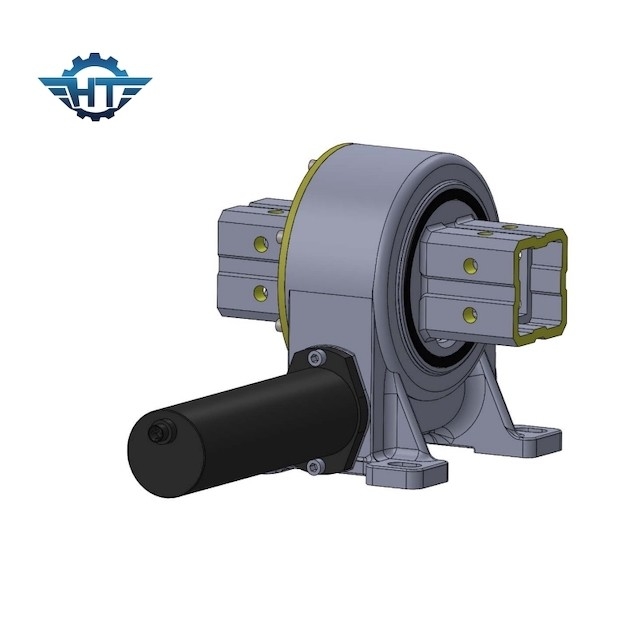

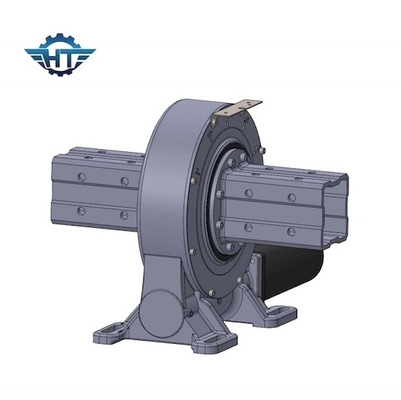

جعبه دنده خانه محصور شده عمودی با دقت بالا برای فرنل و پارابولیک
درایو چرخشی نصب شده عمودی
1. چرخش 360 درجه
2. اتصال یک موتور محرک از سمت چپ یا راست،
3. در حین نصب، نیازی به تنظیم فاصله چرخ دنده نیست.این قبلاً توسط تولید کننده قبل از کارخانه تنظیم شده است
4. نصب ساده و نگهداری کم
5. استفاده منطقی از فضا
6. دنده خود قفل است.بنابراین ترمز لازم نیست
7. روش آسان و روان شروع و توقف
8. دقت بالا
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
کاربرد
چرخ دنده و کرم در شرایط مش تقریبا کامل در تماس هستند.این به نوبه خود امکان انتقال بسیار کارآمد نیروی محرکه، توزیع یکنواخت بار و سطح بسیار چشمگیر دقت موقعیت یابی در درایو را فراهم می کند.کاربردهای رایج تر انرژی خورشیدی، انرژی باد و انواع ماشین آلات ردیابی خودکار بلند مدت است.با توجه به ساختار جمع و جور و زنجیره انتقال کوتاه، درایو چرخشی آسان‌تر برای دستیابی به دقت بالاتر و انجام کنترل دیجیتال آسان‌تر است، بنابراین به طور گسترده در زمینه روبات‌های صنعتی استفاده می‌شود.
