جزئیات محصول:
|
| تایپ کنید: | درایو چرخشی عمودی | مواد: | 42CRMN یا 50Mn |
|---|---|---|---|
| کاربرد: | سیستم گرمایش خورشیدی | ضمانتنامه: | 10 سال |
| رنگ: | مشتری مورد نیاز | اندازه: | 3 اینچ - 25 اینچ |
| موتور: | موتور 24 ولت dc | ویژگی: | زندگی طولانی |
| برجسته کردن: | درایو چرخ دنده کرم موتور الکتریکی,درایو چرخ دنده کرمی VE5 فشرده,سیستم گرمایش خورشیدی Slew Drive |
||

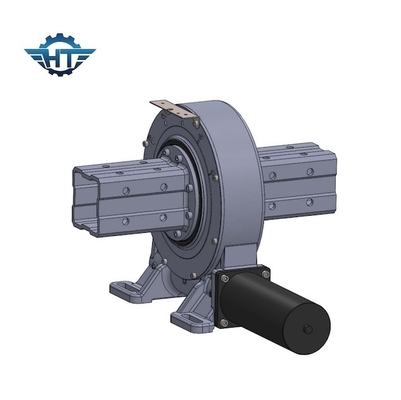

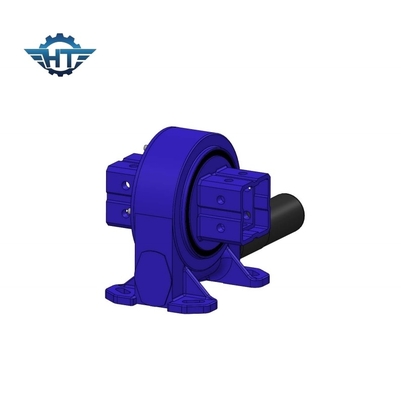

فشرده چرخ دنده VE5 کرمی با موتور الکتریکی برای سیستم گرمایش خورشیدی
Worm Gear Slew Drive توضیحات
فناوری تولید انرژی حرارتی خورشیدی از طریق یک آینه متمرکز سهموی نور خورشید را روی خط کانونی متمرکز می کند و کلکتور روی خط کانونی نصب می شود.برای جذب انرژی تابشی خورشید پس از تمرکز.پس از گرم شدن سیال در لوله، از طریق مبدل حرارتی جریان می یابد تا آب را گرم کند تا بخار تولید شود که با استفاده از چرخه قدرت بخار تولید می شود.سیستم تولید برق حرارتی خورشیدی از طریق غار عمدتاً شامل یک سیستم جمع‌آوری گرما، یک سیستم ذخیره‌سازی گرما، یک سیستم تبادل حرارت و یک سیستم تولید برق است.سیستم جمع‌آوری گرما عمدتاً از یک لوله جمع‌آوری حرارت، یک سطح آینه جمع‌آوری، یک ساختار پشتیبانی و یک سیستم کنترل تشکیل شده است.درایوهای slew بخش کلیدی در ساختار پشتیبانی هستند.
پارامترهای درایوهای چرخشی VE
| مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | آره | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | آره | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | آره | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | آره | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | آره | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | آره | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | آره | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | آره | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | آره | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | آره | 251 |
امکانات
1. از 0 تا 180 درجه بچرخانید
2. یک موتور محرک را در سمت چپ یا راست وصل کنید
3. گریس قبل از کارخانه پر شده بود
4. نصب ساده
5. استفاده منطقی از فضا
6. دنده خود قفل است.بنابراین ترمز لازم نیست
7. روش آسان و روان شروع و توقف
8. گشتاور پشتیبان بالا، مناسب برای نصب عمودی
9. تعمیر و نگهداری کم
