جزئیات محصول:
|
| مواد: | QT | مدل: | SDE7" |
|---|---|---|---|
| نسبت دنده: | 57:1 | گشتاور خروجی نامی: | 2000 نیوتن متر |
| نگه داشتن گشتاور: | 13500 نیوتن متر | گشتاور کج: | 13200 نیوتن متر |
| نصب و راه اندازی: | دو محور نصب شده است | رنگ استاندارد: | همان طور که درخواست شد |
| برجسته کردن: | worm gear slewing ring,worm gear motor,worm gear motor |
||

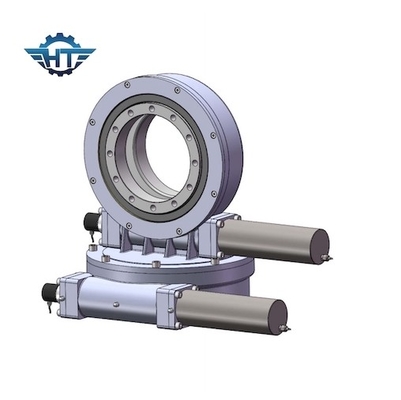

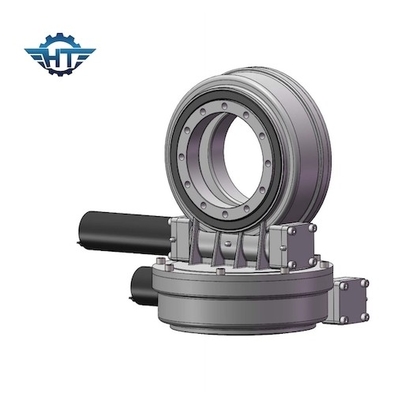

Dual Axis Worm Drive Solar Tracker Slew Drive for Full Circle Tracking
Worm Drive Slew Drive توضیحات
سیستم های ردیابی خورشیدی شامل سیستم ردیابی خورشیدی تک محوره و سیستم ردیابی خورشیدی دو محوره می باشد.سیستم ردیابی خورشیدی تک محوری شامل سیستم ردیابی تک شیبدار و تخت است.
برای یک سیستم ردیابی خورشیدی دو محوره، بر اساس ساختار براکت متفاوت، سه نوع راه حل درایوهای چرخشی را می توان اعمال کرد:
1. از دو درایو تک محور افقی (نوع SE) استفاده کنید.
2. از یک افقی (نوع SE) و دیگری عمودی (نوع VE) استفاده کنید.
3. از یک درایو دو محوره استفاده کنید. (نوع SDE)
همه این راه حل ها می توانند به ردیابی خورشید هم به صورت عمودی و هم به صورت افقی دست یابند، یعنی ردیابی خورشید در تمام مدت با نور مستقیم خورشید.
SDE7 Slew Drive در سیستم ردیابی خورشیدی دو محوره اعمال می شود
| نام محصول | SDE7 Slew Drives |
| گشتاور خروجی | 980 نیوتن متر723 فوت پوند |
| حداکثر گشتاور خروجی | 1938 نیوتن متر;1429 فوت پوند |
| گشتاور لحظه کج شدن | 7000 نیوتن متر;5163 فوت پوند |
| نگه داشتن گشتاور | 13200 نیوتن متر;9736 فوت پوند |
| رتبه بندی محوری استاتیک | 133.20 کیلو نیوتن ;29943 پوند |
| رتبه بندی شعاعی استاتیک | 53 کیلونیوتن11977 پوند |
| رتبه بندی محوری پویا | 31.90 کیلو نیوتن ;7171 پوند |
| رتبه بندی شعاعی پویا | 27.91 کیلونیوتن6274 پوند |
| موتورهای جایگزین | موتور 12/24/48VDC;استپر موتور;موتور بدون جارو |
| سبک محصولات | دو محور؛CPV/HCPV;دیش خورشیدی;برج خورشیدی |
| ویژگی برنامه | سیستم ردیابی خورشیدی، ماشین آلات صنعتی |
| میدان تابلوی پیشنهادی | 30 متر مربع |
پارامترهای عملکرد درایو چرخشی مدل SDE
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 25 کیلوگرم |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 34 کیلوگرم |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 56 کیلوگرم |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 92 کیلوگرم |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 160 کیلوگرم |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 224 کیلوگرم |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 320 کیلوگرم |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 492 کیلوگرم |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 705 کیلوگرم |
خدمات سفارشی
1. طراحی ویژه بر اساس برنامه ها و پروژه های مختلف
2. انواع مختلفی از موتورها مانند موتورهای هیدرولیک، موتورهای پله ای، موتورهای الکتریکی و غیره قابل تطبیق هستند.
3. رنگ های مختلف بر اساس کد RAL موجود است.رنگ استاندارد ما RAL 9006 است.
