جزئیات محصول:
|
| تایپ کنید: | Slewing Drive | مواد: | QT |
|---|---|---|---|
| کاربرد: | سیستم ردیابی خورشیدی تک محوره | ضمانتنامه: | 10 سال |
| رنگ: | مشتری مورد نیاز | اندازه: | 3 اینچ - 25 اینچ |
| موتور: | 24VDC/220VAC | ویژگی: | 30 زندگی میدانی |
| برجسته کردن: | گیربکس سلف قفل سیاره ای,گیربکس سولار 25 اینچی,گیربکس سولار 24 ولت دی سی |
||

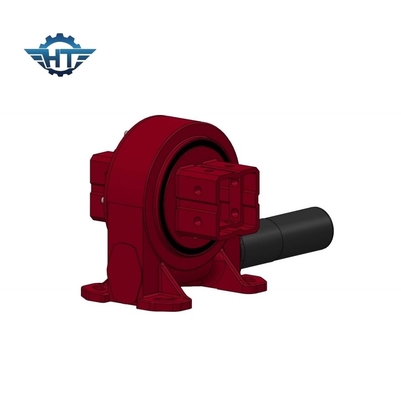

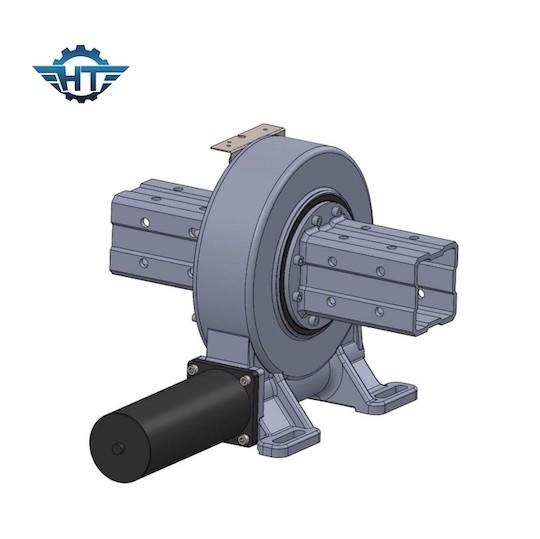

گیربکس سیاره ای سیاره ای قفل VE9 برای سیستم ردیابی خورشیدی تک محوره
Self Lock Planetary Slew Drive توضیحات
VE، سری عمودیگیربکس سیاره ای گیربکسبرنامه های کاربردی عمدتا برای جرثقیل وینچ، slewingجرثقیل عرشه، طراحی وینچ جرثقیل، درایو نوسان بیل مکانیکی، درایو چرخشی برای سیستم ردیابی خورشیدی و غیره.اصل کار گیربکس کاهش دنده سیاره ای منحصر به فرد خود را برای خورشیدی می سازد
ردیاب به دلیل توزیع متناسب گشتاور، بار شعاعی زیادی را تحمل می کند.علاوه بر این، درایوهای چرخان ما دارای تنظیمات موتور هیدرولیک هستند.دبلیوهمه سری ها کشته شده انداندازه گیربکس تقاضای متفاوت مشتری را برآورده می کند.
پارامترهای درایوهای چرخشی VE
| مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | آره | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | آره | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | آره | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | آره | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | آره | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | آره | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | آره | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | آره | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | آره | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | آره | 251 |
امکانات
1. چرخش ± 60 درجه، توقف سخت در داخل برای اطمینان از ایمنی سیستم
2. یک موتور محرک را از سمت چپ یا راست وصل کنید
3. ترخیص کالا از قبل توسط تولید کننده قبل از کارخانه تنظیم شده است، نیازی به تنظیم در هنگام نصب نیست
4. گریس قبل از کارخانه پر شده بود
4. نصب ساده و نگهداری کم
5. طراحی فشرده و صرفه جویی در فضا
6. دنده خود قفل است، بدون نیاز به ترمز
7. روش آسان و روان شروع و توقف
8. گشتاور کج بالا، مناسب برای نصب افقی
کاربرد
درایوهای Slew در سراسر جهان استفاده می شوند.حوزه های کاربردی شامل موارد زیر است: به عنوان انتقال فرمان در چرخ دنده های حرکت جرثقیل و حمل و نقل های سنگین، در سکوهای بالابر، در گیره ها، انبرها و سایر دستگاه های دوار در بخش ماشین آلات ساختمانی.سیستم های ردیابی خورشیدی، انرژی باد، دیش ها، آنتن های ماهواره و غیره
