جزئیات محصول:
|
| مدل: | 9 اینچ | نسبت دنده: | 61:1 |
|---|---|---|---|
| بهره وری: | 40% | دقت، درستی: | ＜0.1 |
| راننده: | موتور الکتریکی | تایپ کنید: | تک محور |
| کاربرد: | سیستم ردیابی خورشیدی پیوند | رنگ: | همان طور که درخواست شد |
| برجسته کردن: | درایو چرخ دنده VE9 تک کرم,50 کیلونیوتن درایو ردیابی خورشیدی,سیستم ردیابی خورشیدی پیوندی Slew Drive |
||

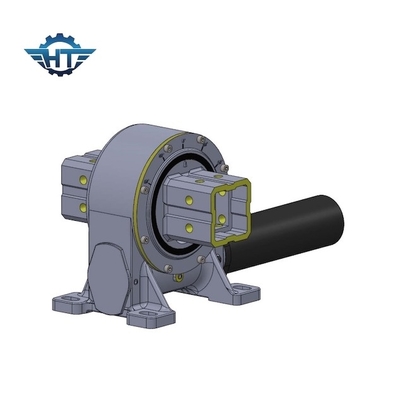

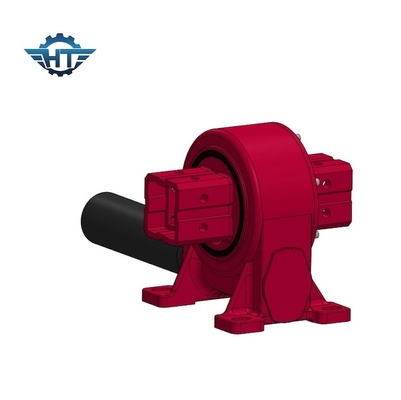

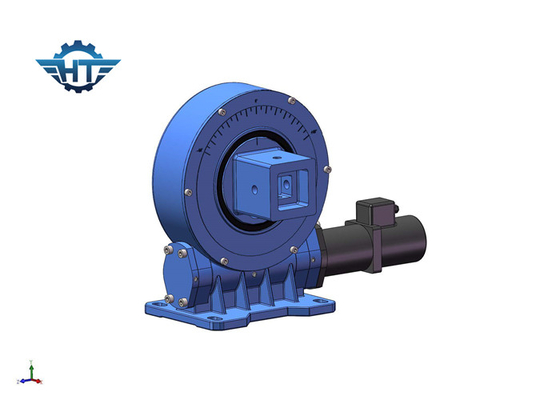

درایو چرخ دنده VE9 تک کرم با گشتاور بالا برای اتصال سیستم ردیابی خورشیدی
Single Worm Gear Slew Drive توضیحات
درایوهای چرخان یا یاتاقان های حلقه چرخان، ماژول های چرخشی هستند که واحدهای چرخشی فشرده ای هستند که در یک محفظه چدنی که حاوی یک حلقه چرخشی با چرخ دنده است، یکپارچه شده اند.چرخ دنده حلقه چرخش را با دقت زیادی می چرخاند و امکان چرخش نرم و حداکثر تلاش را فراهم می کند.
پارامترهای درایوهای چرخشی VE
| مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | آره | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | آره | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | آره | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | آره | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | آره | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | آره | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | آره | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | آره | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | آره | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | آره | 251 |
امکانات
1. خود قفل معکوس به دلیل ویژگی های خود قفل شدن چرخ دنده حلزونی.این ویژگی پایداری عملکرد و ضریب ایمنی میزبان را بسیار افزایش می دهد.
2. در مقایسه با محصولات نوسانی سنتی، گیربکس درایو چرخشی نصب آسان، نگهداری آسان است و فضای نصب قابل توجهی را ذخیره می کند.
مزایای
1. لحظه واژگونی قوی بر اساس حلقه چرخان
2. درایو کرم در داخل
3. بار بزرگ برای استفاده از تماس چند دندانه
4. عملکرد خود قفل استاتیک
5. توقف سخت در داخل
برنامه های کاربردی
کاربردهای معمولی درایو چرخشی یا حلقه چرخان شامل نیروی خورشیدی، توربین‌های بادی، جرثقیل‌های کامیون، بالابرهای انسانی، تجهیزات تاسیساتی، اتصالات تجهیزات هیدرولیک، تجهیزات ابزار روغن، دسته‌های تایر، حفارها و بالابرهای خودرو می‌شود.
